2mm'den Ölçere: Sac, Tel, Boru ve İğne Boyutları için Dönüşüm Tabloları

Bir atölye çiziminde bükülmüş bir çelik boru üzerinde 2 mm'lik bir duvar istenir. Değirmen onayı 14 ayar diyor. Malzeme geliyor, duvarın boyutu 1,9 mm ve 2 mm'lik bir duvar için hesaplanan mandrel açıklığı artık makinedeki boruyla eşleşmiyor. Hiçbir şey bilerek yanlış sipariş edilmedi. Ölçme ve milimetre basitçe aynı şeyi tanımlamaz.

Kısa cevap: 2 mm, çelik sac için yaklaşık 14 gauge, alüminyum levha için yaklaşık 12 gauge, tel için yaklaşık 12 AWG ve tüp duvarı için yaklaşık 14 BWG'dir. Her sayı, farklı bir malzeme için oluşturulmuş farklı bir ölçüm sisteminden gelir. Sizin parçanız için hangi sistemin geçerli olduğunu öğrendikten sonra, ilk makalenin reddedilmesi yerine dönüşüm birkaç saniye sürer.

2 mm'den Ölçere: Hızlı Dönüşüm Tablosu

2 mm, 0,0787 inç veya 78,7 mil'e eşittir. Aşağıdaki tablo, levha, tel ve boru için kullanılan ana sistemlerdeki en yakın ölçü numarasını ve her birinin gerçek 2 mm'den ne kadar uzağa oturduğunu göstermektedir.

Son sütunu dikkatlice okuyun. 14 kalibre, karbon çelik sacda 1,897 mm, paslanmaz çelikte 1,984 mm ve boruda 2,108 mm anlamına gelir; dolayısıyla tek başına 14 kalibre yazan bir satın alma siparişinde 0,2 mm'den fazla yoruma açık bırakılır.

Ölçerin Neden Tek Bir Metrik Eşdeğeri Yok?

Ölçer bir birim değil, numaralandırma alışkanlığıdır. Her sistem, malzemeyi ölçüm yerine çizim yoluyla sipariş etmek için kısaltmaya ihtiyaç duyan bir ticarete kadar uzanıyor. Dolayısıyla aynı sayı farklı kalınlıklar anlamına gelir ve bitişik sayılar arasındaki adım sabit değildir.

Neredeyse her 2 mm'lik vakayı dört aile kapsıyor:

• Sac ve levha demir ve çelik için ABD Standart Ölçeği, Kuzey Amerika'da karbon çelik sac için varsayılan.
• Brown ve Sharpe, alüminyum, pirinç ve diğer demir dışı saclar için kullanılır.
• AWG ve SWG, Kuzey Amerika ve Birleşik Krallık'ta yuvarlak tel ve çubuk için kullanılır.
• Boru et kalınlığı için kullanılan Birmingham Tel Ölçer ve freze masaları.

2 mm için tek bir sayı döndüren bir dönüştürücü, yalnızca onu hangi tablonun ürettiğini biliyorsanız kullanışlıdır.

Sac Metal: Her Tablada 2 mm'nin Olduğu Yer

Karbon çelik sac için 14 gauge 1,897 mm ve 13 gauge 2,278 mm'dir, yani gerçek 2 mm'lik bir sac bunların arasında kalır ve 14 gauge'ye çok daha yakındır. Bir çizim 14 kalibre gerektirdiğinde ve freze 2 mm tedarik ettiğinde, genellikle her iki taraf da bu değişikliği kabul eder, ancak parça, nominal belirtmeden yaklaşık yüzde 5 daha incedir.

Paslanmaz ve galvanizli sacların her ikisi de 2 mm'nin yüzde 1'i dahilinde olmak üzere 1,984 mm ve 1,994 mm olmak üzere kendi 14 ölçü değerleri vardır. Alüminyum aykırıdır. Brown ve Sharpe altında 2 mm, 2,052 mm ile 12 kalibreye en yakın olanıdır; 1,829 mm ile 13 kalibre ise yüzde 8,5 hafiftir. 2 mm'lik bir tasarım için 13 gauge alüminyumun seçilmesi bir yuvarlama farkı değil, bir tasarım değişikliğidir.

Gipfel Otomatik Boru Lazer Kesim ve Pah Kırma Sistemi Değiştirilebilir aynalarla tam otomatik çok eksenli tüp lazer kesimi, yüksek hassasiyetli boru işlemeyi destekler; kalınlık farklılıkları odak, gaz ve kenar kalitesini etkilediğinde geçerlidir. Ürünü Görüntüle →

Kesim de etkilenir. Odak konumu, yardımcı gaz basıncı ve ilerleme hızı ölçülen kalınlığa göre ayarlanır ve 1,897 mm'lik bir levhanın 2 mm için yazılmış bir programla kesilmesi cüruf veya daha pürüzlü bir kenar bırakma eğilimindedir.

Tel: 2 mm Çap 2 mm Kare Değildir

Katı yuvarlak tel için 2 mm, Kuzey Amerika'da 12 AWG'dir (12 AWG, 2,053 mm'dir), Birleşik Krallık'ta 14 SWG, 14 SWG, 2,032 mm'dir. Aynı tel, çizimin arkasındaki standarda bağlı olarak iki farklı ölçü numarası taşır.

Alan ve çapın karıştırılması da kolaydır. Elektrik kablosu kesite göre boyutlandırılmıştır ve 2,0 mm kare iletkenin çapı yaklaşık 1,63 mm olup, 14 AWG'ye yakındır. Bunun tersine, 2 mm çaplı katı telin kesiti 3,14 mm karedir. Çizim yaparken diğerini sipariş etmek, çapın yaklaşık yüzde 23 daha ince veya aynı uzunlukta yüzde 57 daha ağır olacağı anlamına geliyordu.

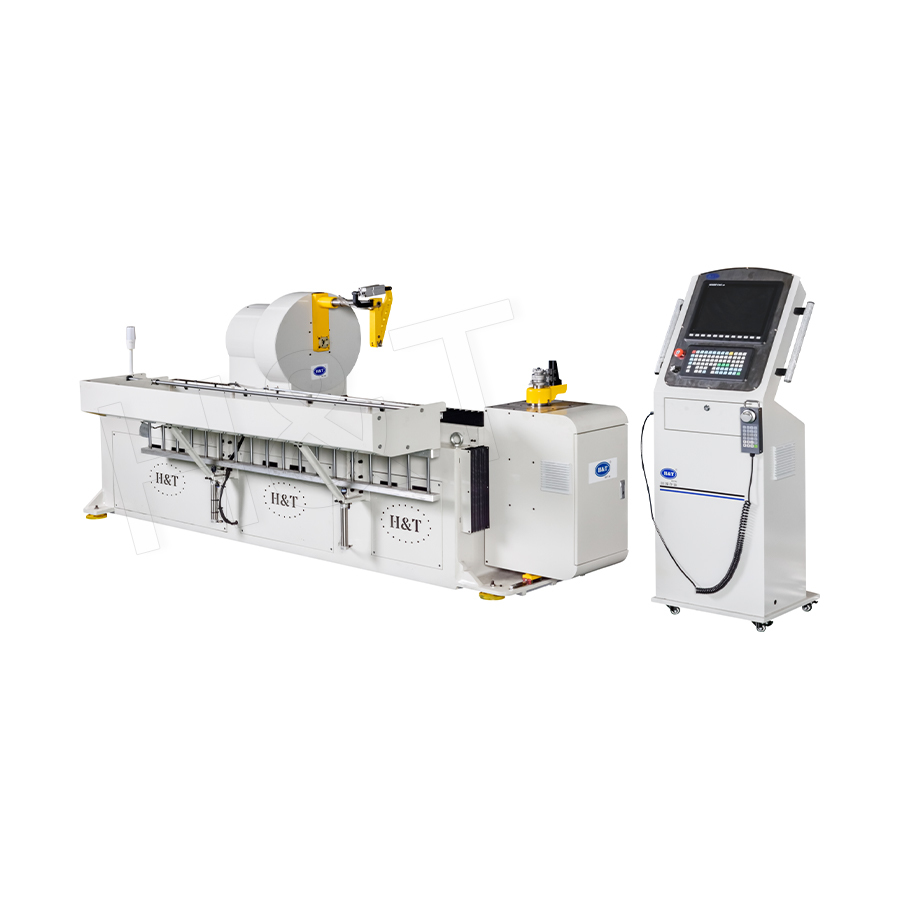

H&T Serisi CNC Boru ve Tel Bükme Makinası Alüminyum borular, demir borular ve metal teller için otomatik yüklemeli ve ayarlanabilir 10–60 mm bükme yarıçapına sahip CNC bükücü; tel çapı değişiklikleri kurulumu etkilediğinde kullanışlıdır. Ürünü Görüntüle →

Makinede tel çapı, besleme silindiri oluğunu, kalıptan elde edilen bükülme yarıçapını ve son açıya ulaşmak için kullanılan geri esneme telafisini ayarlar. 2 mm için oluşturulmuş bir programdaki 1,9 mm'lik bir tel farklı şekilde gevşer ve 1 derecelik açı toleransını aşabilir.

Tüp ve Boru: Neden 2 mm Bir Ölçü Numarasından Daha Güvenlidir

Borunun duvar kalınlığı en fazla soruna neden olur çünkü bunu tek bir otorite yönetmez. Bazı fabrikalar sayıları sac ölçüsünden alır, diğerleri ise Birmingham Tel Ölçer'i takip eder. BWG altında, 14 kalibre 2,108 mm ve 15 kalibre 1,829 mm'dir, yani aralarında 14 BWG'ye daha yakın olan 2 mm'lik bir duvar bulunur.

Duvar kalınlığı ağırlıktan daha fazlasını kontrol eder. Dış çapın duvar kalınlığına oranı, bir bükümün mandrel gerektirip gerektirmeyeceğine ve teğet üzerinde ne kadar ovallik görüneceğine karar verir. 2 mm'den 1,829 mm'ye düşüş, 25 mm'lik bir boruda bu oranı yaklaşık yüzde 9 artırır; bu genellikle şeklini koruyan bir bükülme ile düzleşen bir bükülme arasındaki farktır.

Metal Çubuklar için Hassas Soğuk Testere Kesim Makinası Yuvarlak çelik, borular, alüminyum profiller ve bakır alaşımları için servo beslemeli ve karbür kesicili tam otomatik soğuk testere; duvar kalınlığı değiştiğinde hassas kesimlere uygundur. Ürünü Görüntüle →

Vardiyaları da kesiyorum. 2 mm'lik bir duvar için soğuk testere seti, 1,8 mm'lik malzeme üzerinde farklı şekilde çapak verir ve bunu aşağı yöndeki pah kırma ve çapak alma istasyonları takip eder. Nominal 2 mm'lik tüpün gösterge numaralı tüple karıştırılması, takımlar imzalanmadan önce en iyi çözümdür. Aynı kararın bükülen tarafı için bkz. CNC bükme nasıl çalışır? .

2 mm'yi Karşılayan Diğer Göstergeler

Önemli olacak kadar sıklıkla iki sistem daha ortaya çıkıyor. Tıbbi iğne tüpü, ISO 9626 uyarınca dış çapa göre numaralandırılır; burada 14 G, 2,109 mm ve 15 G, 1,829 mm'dir, dolayısıyla 2 mm'lik bir iğne tüpüne 14 gauge denir. Film ve folyo işlerinde kalınlık mil veya mikron cinsinden belirtilir ve 2 mm, 78,7 mil veya 2.000 mikrondur. Bazı film tedarikçileri ölçüyü inçin binde biri, diğerleri ise on binde biri olarak değerlendirdiğinden, 100 ölçü gibi bir sayının sipariş verilmeden önce yazılı bir tanımının yapılması gerekir.

Üretim Alanında 0,1 mm'lik Fark Ne İşe Yarar?

Gerçek bir sürece ulaşana kadar 0,1 mm'lik bir sapma önemsiz gibi görünüyor. Olağan sonuçlar tahmin edilebilir:

• Bükülme sertliği kalınlığın küpüyle birlikte düşer, dolayısıyla yüzde 5 daha ince bir duvar, düzleşmeye karşı direncinin kabaca yüzde 15'ini kaybeder.
• 2 mm boyutundaki kelepçe kalıpları, halkalar ve besleme silindirleri, özellikle paslanmaz yüzeylerde 1,9 mm'lik bir yüzeyi kayabilir veya işaretleyebilir.
• Geri yaylanma, çoklu bükümlü bir parça boyunca biriken bir derecenin kesirleri kadar kayar.
• Lazer kesim kalitesi, testere çapak yüksekliği ve pah görünümü nominal duvarı değil, ölçülen duvarı takip eder.
• Ağırlık ve maliyet doğrudan kalınlığı takip eder; dolayısıyla yüzde 5 daha ince bir levha, yaklaşık yüzde 5 daha az malzeme ödenmesi anlamına gelir.

Sessiz risk satın almadır. 14 kalibreden teklif veren üç fabrika, tümü kendi ticari toleransları dahilinde olmak üzere 1,87 mm, 1,90 mm ve 1,95 mm üretebilir. Çizim durumları yalnızca ölçüyse, mağaza varyasyonu devralır. Kalınlığın açık bir bantla milimetre cinsinden belirtilmesi tartışmayı ortadan kaldırır.

Tahmin Etmeden 2 mm'yi Ölçere Dönüştürme

Kısa bir kontrol listesi dönüşümün dürüst olmasını sağlar:

1. Malzemeyi ve biçimi doğrulayın: levha, tel, tüp, iğne tüpü veya film.
2. Çizimin arkasındaki standardı tanımlayın: ABD Standart Ölçer, Brown ve Sharpe, AWG, SWG veya BWG.
3. Gösterge değerini 2 mm ile karşılaştırmadan önce milimetreye dönüştürün.
4. Belirtmenin işlevsel mi yoksa nominal mi olduğuna karar verin ve milimetre değerinin işlevsel olup olmadığını kontrol etmesini sağlayın.
5. Satın alma siparişine bir tolerans bandı ekleyin; örneğin 2,0 mm artı veya eksi 0,05 mm.
6. Takım programını yayınlamadan önce freze sertifikasını kontrol edin veya ilk teslimatı ölçün.

Fiyat teklifinde iki dakikalık doğrulama, kalınlık açısından başarısız olan ilk üründen daha ucuzdur.

Ölçmek için 2 mm tek bir fikre varıyor: 2 mm bir ölçüdür ve ölçü bir adlandırma kuralıdır. Çelik sac normalde 14 gauge'dir, alüminyum levha 12 gauge'ye yakındır, tel 12 AWG veya 14 SWG'dir ve tüp duvarı 14 BWG'ye yakındır. Numara yalnızca malzeme ve standardın yanında belirtilmesi durumunda güvenilirdir.
