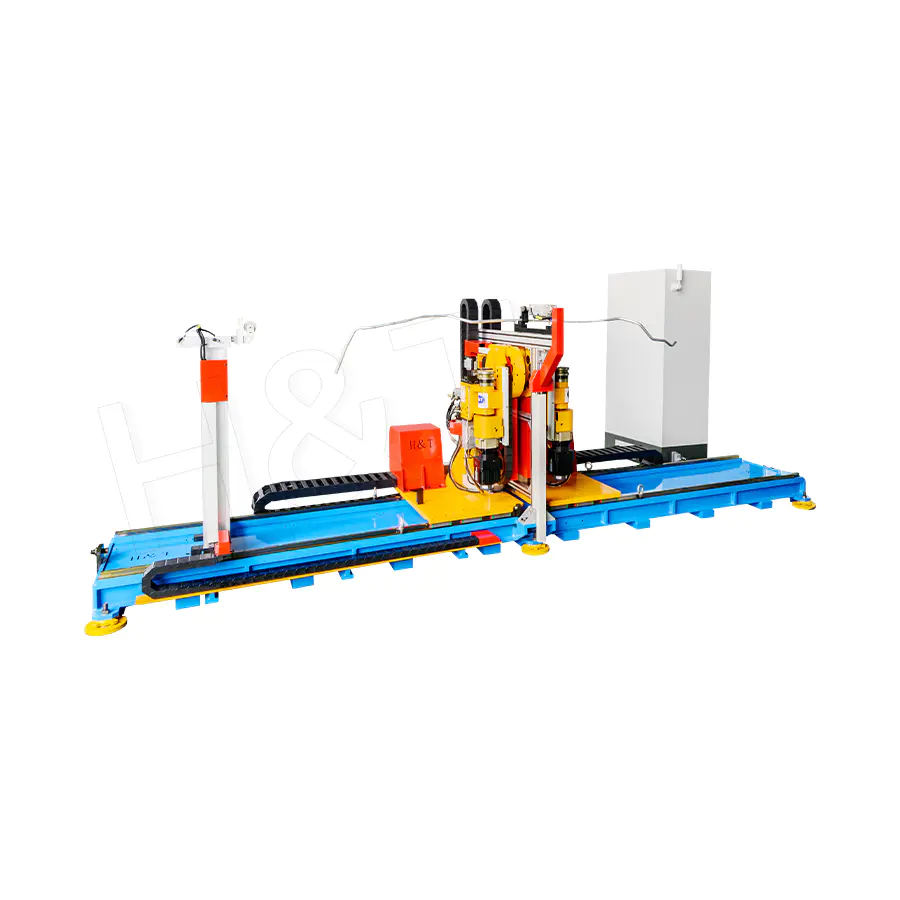

CNC boru bükme makinesi metal tüpleri ve boruları önceden tanımlanmış açılara, yarıçaplara ve çok düzlemli geometrik şekillere hassas bir şekilde bükmek için bilgisayar sayısal kontrol (CNC) teknolojisinin kullanılması sürecini ifade eder. Bir CNC boru bükme makinesi makinesi, karmaşık bükme dizilerini otomatik ve tekrarlanabilir bir şekilde yürütmek için tümü CNC kontrol cihazı tarafından gerçek zamanlı olarak koordine edilen, bükme kalıpları, kelepçe kalıpları, basınçlı kalıplar, mandreller ve silici kalıplar dahil olmak üzere hassas mekanik yapılara sahip tam bir servo tahrik sistemini entegre eder.
CNC boru bükme makinesi, otomotiv parçaları, gemi yapımı, enerji boru hatları, havacılık ve hassas alet endüstrilerindeki modern otomatik üretim hatlarının vazgeçilmezidir. Karmaşık, çok yarıçaplı 3D bükme programlarını tek bir kurulumdan (manuel yeniden ayarlamaya gerek kalmadan) yürütme yetenekleri, onları boru geometrisi, verim ve kalite tutarlılığının kritik olduğu her yerde tercih edilen teknoloji haline getiriyor.
CNC Boru Bükme Makinası Nasıl Çalışır?
CNC boru bükme makinesi süreç, servo kontrollü eksenlerin koordineli bir dizisi tarafından yönetilir. Tipik bir tek kafalı için CNC boru bükme makinesi kontrollü eksenler şunları içerir:
- Y ekseni (taşıma ilerlemesi): Boruyu, borunun uzunlamasına ekseni boyunca programlanan bükülme konumuna ilerletir.
- B ekseni (boru dönüşü): Boruyu her bükmeden önce doğru açısal oryantasyona döndürerek çok düzlemli 3 boyutlu bükme dizilerini mümkün kılar; bu, boru bükme makineleri karmaşık parçaların işlenmesi.
- C ekseni (bükülme açısı): CNC sistemi tarafından uygulanan otomatik geri yaylanma aşırı bükülme telafisi ile bükme kolunu ve kalıbı hedef bükme açısı boyunca çalıştırır.
- Basınç kalıbı ve kelepçe kalıbı eksenleri: Duvar incelmesini yönetmek ve kırışmayı önlemek için bükme sırasında kontrollü sıkıştırma ve eksenel güçlendirme kuvveti uygulayarak her ikisi için de kaliteyi garantileyin CNC boru bükme makinesis ve diğer tüp şekillendirme teknolojileri.
- Mandrel ekseni: İç mandreli bükme noktasında boru deliğini destekleyecek şekilde konumlandırarak dar yarıçaplı bükümlerde çökmeyi önler, özellikle boru bükme makineleri hassas veya yüksek basınçlı tüpler için.
CNC controller executes the full bend sequence—Y, B, C, clamp, pressure die, mandrel—simultaneously and in synchronization, completing each bend in as little as 3–8 saniye . Örneğin 10 kıvrımlı bir otomotiv fren borusu tipik olarak aşağıdaki sürede tamamlanır: 60 saniye verimliliğini gösteren toplam çevrim süresi CNC boru bükme makinesis yüksek hacimli üretimde.
Tek Yığın ve Çok Yığın Kalıp CNC boru bükme makinesi
En önemli konfigürasyon kararlarından biri CNC boru bükme makinesi bükme kafasına monte edilen kalıp yığınlarının sayısıdır. Bu seçim, ekipmanın standart bir tüp sistemi olarak mı yoksa daha özel bir tüp sistemi olarak mı kullanıldığına bakılmaksızın, parça başına çevrim süresini, takım maliyetini ve parça karmaşıklığını doğrudan etkiler. boru bükme makinesi :
Tek Yığın Kalıp CNC boru bükme makinesi
Tek yığınlı konfigürasyon, bükme kafasına bir bükme kalıbı (bir yarıçap) monte eder. Bu, tüm bükümlerin aynı yarıçapı paylaştığı veya üretim hacminin çok istifli takım yatırımını haklı kılmadığı parçalar için standart konfigürasyondur. Tek istifli makineler basitlik, daha düşük takım maliyeti ve kolay bakım gibi avantajlar sunar. Tek bir bükülme yarıçapının aşağıdaki uygulamalar dahil tüm üretim gereksinimlerini karşıladığı otomotiv gövde altı boruları, mobilya çerçeveleri ve genel hidrolik hatlarında yaygın olarak kullanılırlar. CNC boru bükme makinesi for automotive pipe üretim.
Çift Yığın, Üç Yığın ve Çok Yığın Kalıplı CNC boru bükme makinesi
Çok yığınlı kalıp konfigürasyonları, ortak bir taret veya istiflenmiş bükme kafası üzerine iki, üç veya daha fazla farklı bükülme yarıçaplı kalıbı monte eder. CNC sistemi, operatörün müdahalesine gerek kalmadan her büküm için doğru kalıbı otomatik olarak indeksler. Bu, bir parça farklı yarıçaplarda bükülmeler gerektirdiğinde makineyi durdurma ve takımı değiştirme ihtiyacını ortadan kaldırır; bu, özellikle paslanmaz çelik gibi malzemelerin işlenmesi sırasında karmaşık boru düzenekleri için kritik bir avantajdır. CNC boru bükme makinesi for stainless steel pipe uygulamalar. Temel faydalar şunları içerir:
- Çevrim süresinin azaltılması: Manüel kalıp değişikliklerinin ortadan kaldırılması, toplam parça çevrim süresini şu şekilde azaltır: %40–70 sıralı tek yığın kurulumlara kıyasla çok yarıçaplı parçalarda.
- Parça karmaşıklığı: Karmaşık otomotiv yakıt rayları, egzoz manifoldları ve havacılık hidrolik hatları gibi 2-4 farklı bükülme yarıçapına sahip parçaların tek bir program döngüsünde üretilmesini sağlar.
- İnsansız üretim: Makinede bulunan tüm yarıçaplar sayesinde karmaşık parçaların tam otomatik, gözetimsiz üretimi, otomatik yükleme sistemleriyle birleştirildiğinde mümkün olur.
| Yapılandırma | Kurulum başına Bükme Yarıçapı | En İyisi | Takım Maliyeti |
|---|---|---|---|
| Tek yığın | 1 | Tek yarıçaplı parçalar, yüksek hacimli | Düşük |
| Çift yığın | 2 | Otomotiv boruları, 2 yarıçaplı düzenekler | Orta |
| Üç yığın | 3 | Karmaşık hidrolik / yakıt hatları | Orta-High |
| Çoklu yığın (4 ) | 4 veya daha fazla | Havacılık, çok yarıçaplı manifoldlar | Yüksek |
CNC boru bükme makinesinin Temel Avantajları
Hassasiyet ve Tekrarlanabilirlik
Tam servo sürücü, eski sistemlerde bulunan boşluk ve hidrolik kaymayı ortadan kaldırır. Çağdaş CNC boru bükücüler bükülme açısının tekrarlanabilirliğini elde etmek ±0,1° ve taşıyıcı besleme uzunluğu doğruluğu ±0,2 mm —ilk ürün kabulünü ve çalışma ortasında ayarlamalar olmadan istikrarlı üretimi mümkün kılıyor. Bu düzeyde bir tutarlılık, montaj hizalama toleranslarının milimetrenin onda biri düzeyinde ölçüldüğü otomotiv fren hatları için gereklidir.
Otomatik Geri Yaylanma Telafisi
CNC controller stores material-specific springback coefficients and automatically over-bends each bend by the calculated amount, so the tube springs back to the exact target angle. This eliminates the manual trial-and-error required with NC or manual benders, reducing setup scrap by %60–80 Malzemeleri veya duvar kalınlıklarını değiştirirken, gelişmiş teknolojilerde yaygın olarak bulunan bir yetenek CNC boru bükücüler .
Karmaşık 3D Parça Yeteneği
Operatörler 3D boru geometrisini doğrudan CAD dosyalarından (IGES, STEP) bükme makinesinin çevrimdışı programlama yazılımına aktarabilir. Yazılım, Y-B-C bükme sırasını otomatik olarak hesaplar, takım çarpışmalarını kontrol eder ve makine programını oluşturarak tüm manuel hesaplamaları süreçten kaldırır. Maksimuma kadar olan parçalar Birden fazla düzlemde 20 veya daha fazla büküm modern bir bilgisayarın yeteneklerinden tamamen yararlanılarak tek bir iş gününde programlanabilir ve kanıtlanabilir. CNC boru bükücü .
Otomatik Üretim Hatlarıyla Entegrasyon
CNC bükücüler, robotik yükleme/boşaltma sistemleri, aşağı yönlü uç şekillendirme makineleri ve görüntü tabanlı denetim istasyonlarıyla entegrasyon için tasarlanmıştır. Standart endüstriyel protokoller (EtherCAT, PROFINET) aracılığıyla iletişim, bükücünün bir MES'ten üretim siparişleri almasına ve izlenebilirlik için gerçek büküm parametrelerini raporlamasına olanak tanır; %100 parça izlenebilirliği otomotiv Tier-1 ve havacılık tedarik zincirlerinde gerekli olup olmadığı CNC boru bükücü veya bir CNC boru bükücü .
CNC boru bükme makinesi vs. NC Bükme vs. Manuel Bükme
| Özellik | CNC boru bükme makinesi | NC Bükme | Manuel Büküm |
|---|---|---|---|
| Bükülme Açısı Doğruluğu | ±0,1° | ±0,3–0,5° | ±1–3° |
| 3D Çok Düzlemli Bükme | Evet (otomatik) | Sınırlı | Hayır |
| Geri Yaylanma Telafisi | Otomatik | Yarı otomatik | Manuel deneme |
| Çok Yığınlı Kalıp Desteği | Evet | nadiren | Hayır |
| CAD Programını İçe Aktarma | Evet (IGES/STEP) | Hayır | Hayır |
| Otomasyon Entegrasyonu | Tam | Kısmi | Hayırne |
Geçerli Malzemeler ve Boru Özellikleri
CNC boru bükme makinesi Makinenin sıkma kuvveti, bükme torku ve takımlarının malzemenin özelliklerine uygun olması koşuluyla, makineler çok çeşitli malzemeleri işleyebilir. Birçok modern fabrikada, otomatik CNC boru bükme makinesi farklı malzeme türlerinde tutarlılığı ve üretkenliği daha da artırır:
- Karbon çeliği ve düşük alaşımlı çelik: most common substrate. Good formability for wall thickness-to-OD ratios above 1:30. Standard carbide-insert tooling provides long service life.
- Paslanmaz çelik (304, 316L): Daha yüksek geri esneme ve sertleşme oranı, daha fazla aşırı bükülme telafisi ve daha ağır hizmet tipi takımlama gerektirir. Bükülme yarıçapları en az olmalıdır 2× tüp dış çapı yüzey çatlamasını önlemek için.
- Alüminyum alaşımları (6061, 6063): Dar yarıçaplı bükme için T0 durumuna tavlama gerektirir. Daha düşük şekillendirme kuvvetleri daha yüksek bükme hızlarına izin vererek çevrim süresini azaltır. %20–30 aynı dış çaptaki çelikle karşılaştırıldığında.
- Bakır ve pirinç: Mükemmel süneklik, ince duvarlı konfigürasyonlarda mandrel desteği olmadan sıkı bükümlere (1,0 kadar düşük R/D) olanak tanır. HVAC ve soğutma borularının bükülmesinde yaygın olarak kullanılır.
- Titanyum: Özel takım malzemeleri, yağlama ve kontrollü bükme hızı gerektirir. 9. Sınıf titanyumda dar yarıçaplı bükümler için bazen 200–300°C'de sıcak şekillendirme gerekebilir.
Tipik CNC tek kafalı bükme makineleri boru dış çaplarını işler. Ø6 mm'den Ø130 mm'ye , makine şasi boyutuna ve tahrik kapasitesine bağlı olarak 0,5 mm'den 10 mm'ye kadar duvar kalınlıklarına sahiptir. Birçok küresel alıcı aşağıdaki gibi ekipman tedarik ediyor: CNC boru bükme makinesi Performansı ve maliyet verimliliğini dengelemek için çözümler.
CNC boru bükme makinesinin Endüstri Uygulamaları
Otomotiv İmalatı
Tipik bir binek araç şunları içerir: 15–40 bükülmüş boru tertibatı fren, yakıt, şanzıman soğutma, hidrolik direksiyon ve klima sistemlerinde. Çok yığınlı kalıplara ve entegre uç şekillendirmeye sahip CNC boru bükme makinesi hatları; genellikle şu şekilde yapılandırılır: otomatik CNC boru bükme makinesis —bu bileşenleri şu oranlarda üretin: Vardiya başına 400–1.200 montaj şekillendirme parametrelerinin tam izlenebilirliği ile.
Havacılık ve Savunma
Uçak hidrolik hatları aşırı sıcaklık aralıklarında 5.000 PSI'ye kadar basınçta çalışır. Titanyum ve paslanmaz çelik boruların CNC ile döndürülmesi ve bükülmesi AS9100 kalite standartlarını karşılamalı ve her parçaya bükme programına, operatöre, malzeme partisine ve denetim kaydına bağlı benzersiz bir seri numarası atanmalıdır.
Enerji Boru Hatları ve Gemi İnşası
Açık deniz platformları, LNG gemileri ve endüstriyel proses tesisleri, yüksek basınçlı boru sistemlerinde büyük çaplı boru bükümleri gerektirir. Ağır borular için CNC bükücüler (168 mm'ye kadar dış çap, 16 mm'ye kadar duvar), boru gerilimi hesaplamaları ve izometrik çizim uyumluluğu için gereken hassas bükme açılarını ve nötr eksen konumlarını sağlar; birçok projede, CNC boru bükme makinesi üreticiler.
CNC boru bükme makinesi Hakkında Sık Sorulan Sorular
3D CAD modelinden CNC boru bükme makinesi programı nasıl oluşturulur?
3D tube centerline geometry is exported from CAD software as an IGES or STEP file and imported into the bending machine's offline programming software. The software extracts the Y (feed), B (rotation), and C (bend angle) values for each bend, applies material-specific springback compensation, performs collision simulation between the tube and tooling, and outputs the machine program. First-article setup time is typically reduced to 30 dakikanın altında 10 bükümlü bir parça için bu iş akışını kullanın.
CNC bükücüde tutarsız bükme açılarına ne sebep olur ve bu nasıl düzeltilir?
most common causes are material springback variation (different material heats having slightly different yield strengths), worn tooling (increased clearances), or clamp/pressure die force drift. Modern CNC systems address this by storing material-specific springback databases, using encoder feedback to verify actual bend angles, and automatically updating the springback correction parameter after each part if an inline angle gauge is integrated.
Uygulamam için kaç adet kalıp yığınına ihtiyacım var?
Makinenizin üreteceği tüm parçalardaki tüm bükümler aynı yarıçapı paylaşıyorsa tek istifli kalıp yeterlidir. Parçalar iki farklı yarıçap gerektiriyorsa çift yığın en uygun maliyetli çözümdür. Üç veya daha fazla yarıçap için veya birçok parça numarası arasında sık ürün değişimi için, üç veya çok istifli konfigürasyon, değişim aksama süresini en aza indirir ve makine kullanımını en üst düzeye çıkarır.
CNC bükücüyle elde edilebilecek minimum bükme yarıçapı nedir?
Bir mandrel, silici kalıp ve takviyeli bükme (bükme sırasında eksenel boru sıkıştırması) ile merkez hattı yarıçaplarını bükün 1,0–1,5× tüp dış çapı karbon çeliği ve bakır üzerinde elde edilebilir. Paslanmaz çelik ve alüminyum tipik olarak minimum düzeyde gerektirir 2× Dış Çap yüzey çatlamasını önlemek için. Isıtmalı takımlama veya bükme pasoları arasındaki ara tavlama ile daha dar yarıçaplar mümkündür.
