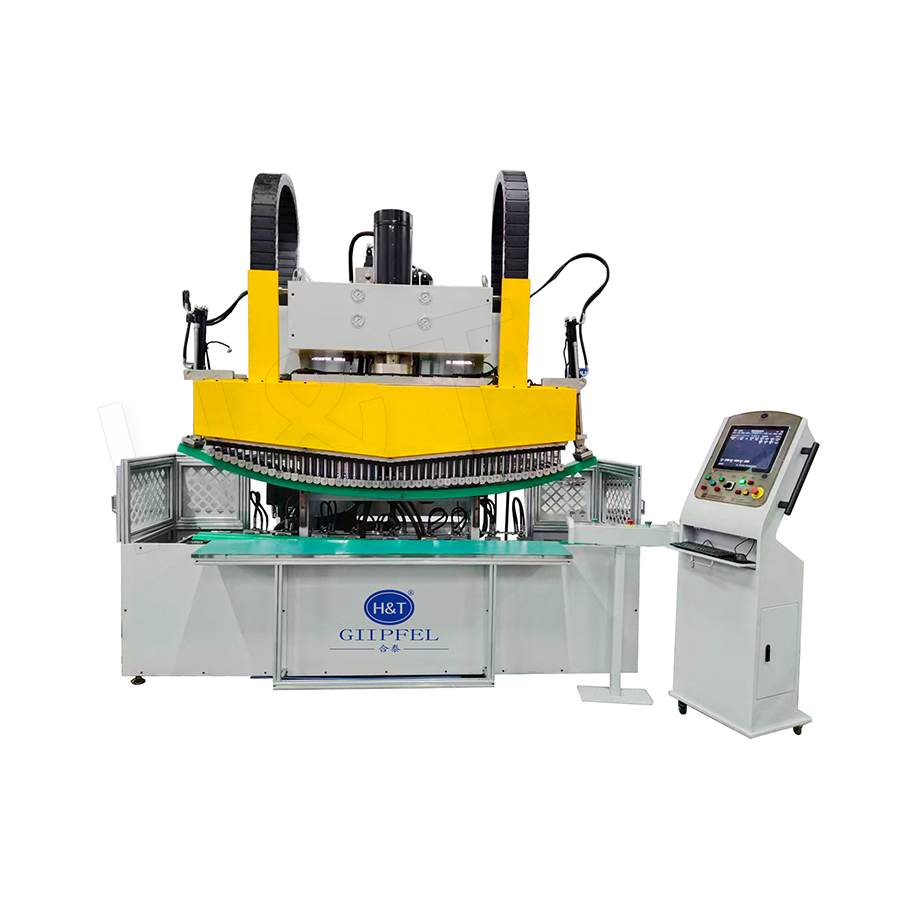

Pres Bükme Makinası bir iş parçasının (çoğunlukla düz bir levha veya plaka) iki kalıp (üst ve alt) arasına yerleştirildiği ve bir pres makinesinden (aynı zamanda abkant pres veya damgalama makinesi olarak da bilinir) kontrollü bir kuvvete tabi tutulduğu bir metal şekillendirme işlemidir. Uygulanan kuvvet, malzemenin kalıplarla temas noktasında plastik olarak deforme olmasına neden olur ve belirli bir açı ve geometride bir bükülme meydana gelir. Sürekli haddeli bükme veya çekmeli bükmenin aksine, Pres Bükme Makinesi, presin her vuruşunda iş parçası boyunca tek, lokalize bir noktada bir büküm oluşturur.
Pres Bükme Makineleri, manuel olarak çalıştırılan basit preslerden, gelişmiş CNC hidrolik abkant preslere kadar çeşitlilik gösterir. 12 metre uzunluğa kadar bükme plakaları arasında değişen bükme kuvveti kapasiteleri ile 40 tondan 3.000 tona uygulamaya bağlı olarak. Makine yapımı, inşaat, gemi yapımı, otomotiv, HVAC ve elektrik muhafazaları dahil olmak üzere endüstrilerdeki sac metal imalatının temel taşıdırlar.
Pres Bükme Makinasının Ana Bileşenleri
Pres Bükme Makinesinin yapısını anlamak, her bir bileşenin şekillendirme hassasiyetine ve güvenliğine nasıl katkıda bulunduğunu açıklığa kavuşturur:
- Çerçeve ve çalışma masası: Kaynaklı veya dökme çelik çerçeve tüm mekanik ve hidrolik yükleri destekler. Alt kalıp, metal levhanın oluşturulduğu rijit referans yüzeyini sağlayan çalışma masası üzerine monte edilir. Yük altında çerçeve sapması, tüm bükme uzunluğu boyunca bükme açısı tutarlılığında önemli bir faktördür.
- Üst kalıp (ram / basınç başlığı): Dikey olarak hareket edebilen üst takım tutucu, zımbayı (üst kalıp) taşır. Sac metale şekillendirme kuvveti uygulanarak hidrolik veya mekanik tahrik sistemi ile aşağı doğru sürülür. CNC arka dayama durdurucuları ve koç derinliği kontrolü, bükme açısını ve konumunu belirler.
- Alt kalıp (kalıp bloğu): Tipik olarak zımba profiliyle eşleşen bir V-kalıp, U-kalıp veya dar açılı kalıp. V açıklığının genişliği, bükülme yarıçapını ve gereken kuvveti belirler; daha geniş bir V açıklığı daha az kuvvet gerektirir ancak daha büyük bir iç yarıçap üretir.
- Sürücü sistemi: Hidrolik sistemler, büyük abkant presler için en yaygın olanıdır ve yüksek kuvvet, kontrol edilebilir hız ve programlanabilir koç konumlandırma sağlar. Yüksek hızlı kesme ve madeni para basma işlemleri için mekanik (eksantrik dişli) tahrikler kullanılır. Servo-elektrikli sürücüler, CNC abkant preslerde enerji verimliliği ve hassasiyet için giderek daha fazla benimseniyor.
- Arka dayama sistemi: CNC kontrollü arka dayamalar, her vuruştan önce sacı referans parmaklarına göre konumlandırarak iş parçası boyunca tutarlı bir bükülme konumu sağlar. Çok eksenli arka dayamalar (6 eksene kadar) düzensiz şekilli işlenmemiş parçalar üzerindeki karmaşık flanşlama dizilerini işler.
- Güvenlik sistemleri: Güvenlik ışık perdeleri, iki elli kontrol panelleri, kapanma aşamasında güvenlik dereceli hız sınırları (sessizleştirme bölgeleri) ve acil durdurma devreleri, operatörleri pres kapama yaralanmalarından korumak için uluslararası makine güvenlik standartlarına (ISO 13849, EN 12622) uygundur.
Çalışma Prensibi: Pres Bükme Makinesi Çevrimi
- Sayfa konumlandırma: Sac levha alt kalıba yerleştirilir ve doğru bükme çizgisi konumunu oluşturmak için kalıbın merkez hattından programlanan mesafeye konumlandıran arka dayama parmaklarına karşı konumlandırılır.
- Hızlı yaklaşım: Üst kalıp, levha yüzeyinin birkaç milimetre yakınına gelene kadar azaltılmış kuvvetle hızla alçalır (tipik olarak 5–10 mm temasın üstünde). Daha sonra güvenli, kontrollü şekillendirme için hız otomatik olarak azaltılır.
- Kontur oluşturma: Üst kalıp bükme hızında aşağıya doğru devam ederek saca temas eder ve onu V-kalıp açıklığına zorlar. Malzeme, kalıp geometrisi ve şahmerdan nüfuz derinliği tarafından oluşturulan açıyı alarak bükme çizgisinde plastik olarak akar.
- Geri yaylanma telafisi: CNC sistemi şahmerdanı nominal hedef açıdan biraz daha büyük bir derinliğe kadar ilerletir (aşırı bükülme), böylece şahmerdan geri çekildikten ve sac elastik olarak geri yaylandıktan sonra son açı hedefe eşit olur. Gerekli aşırı bükme malzemeye bağlıdır; tipik olarak 1°–8° ortak çelik saclar için.
- Dönüş vuruşu: Üst kalıp başlangıç veya güvenli konumuna geri çekilir. Şekillendirilen sac bir sonraki büküm için yeniden konumlandırılabilir veya program tamamlandığında çıkarılabilir.
CNC abkant preslerde, tek bir bükme için tam döngü (konumlandırma, bükme ve geri çekme) 3–10 saniye sac kalınlığına ve makine boyutuna bağlı olarak. 6 bükümlü çok bükümlü bir muhafaza paneli genellikle şu şekilde tamamlanabilir: 60–120 saniye toplam.
Pres Bükme Makinesi Yöntemleri: Havayla Bükme, Dipleme ve Kaplama
Üç birincil Pres Bükme Makinası yöntemler, tabakanın kalıpla temas derecesine göre farklılık gösterir ve doğruluk, geri esneme ve takım kuvveti arasında farklı dengeler sağlar:
Hava Bükme
Zımba, levhayı V-kalıp açıklığına bastırır ancak kalıbın duvarlarına veya tabanına temas etmez. Bükme açısı, kalıp açısına göre değil, şahmerdan nüfuz derinliğine göre belirlenir. Hava bükme şunları gerektirir: en az şekillendirme kuvveti (aynı malzeme ve kalınlık için taban kuvvetinin yaklaşık %25-30'u), tek bir kalıp setinin birden fazla farklı açı üretmesine olanak tanır ve CNC abkant preslerde baskın yöntemdir. Bu ödün, malzeme kalınlığına ve akma mukavemeti değişimine karşı daha fazla hassasiyet anlamına gelir ve düzenli geri esneme telafisi güncellemeleri gerektirir.
Dip Bükme (Alt Bükme)
Zımba, levhayı tamamen kalıbın yan duvarlarına doğru iter ve malzemeyi V-kalıp açısıyla tam temas haline getirir. Bu, bükülme açısını kalıp geometrisine kilitler ve geri esneme değişimini azaltır. ±0,5°'den az —hava bükmesinden daha tutarlı. Dip gerektirir 3–5 kat daha fazla kuvvet Aynı parça için hava bükme işleminden daha fazladır ve her kalıp açısı yalnızca bir bükme açısı üretebilir.
Kaplama
En yüksek kuvvet yöntemi: zımba, malzemeyi bükme çizgisinde, plastik deformasyonun tüm kalınlık boyunca meydana geldiği noktaya kadar sıkıştırır, esasen bükme geometrisini malzemeye "sarar". Geri yaylanma neredeyse tamamen ortadan kaldırılarak açısal doğruluk elde edilir ±0,25° veya daha iyisi. Para basımı gerektirir 5–30× hava bükme kuvveti ve hassas muhafazalar ve havacılık braket flanşları gibi en sıkı açısal toleransları gerektiren hassas bileşenler için ayrılmıştır.
| Yöntem | Bağıl Kuvvet Gerekli | Açısal Doğruluk | Kalıp Esnekliği |
|---|---|---|---|
| Hava bükme | 1× (taban) | ±1–2° | Kalıp seti başına birden fazla açı |
| Dip | 3–5× | ±0,5° | Kalıp başına bir açı |
| Kaplama | 5–30× | ±0,25° | Kalıp başına bir açı, premium tooling |
Pres Bükme Makinesinin Temel Avantajları
Parça Boyutları ve Geometrileri Genelinde Çok Yönlülük
Tek bir CNC abkant pres, takım tutucudaki farklı zımba ve kalıp setlerini birleştirerek küçük hassas braketlerden (100 mm × 50 mm) büyük muhafaza panellerine (3.000 mm × 1.500 mm) kadar çeşitli parçalar üretebilir. Parçalı kalıp sistemiyle, 3 metrelik tek abkant pres takımları yeniden konumlandırmaya gerek kalmadan 100 mm'den 3.000 mm'ye kadar olan sac genişliklerini işleyebilir.
Yüksek Adetli Üretim Yeteneği
CNC kontrolü, servo-elektrik sürücüler ve otomatik arka dayama konumlandırması ile modern abkant presler bükme çevrimlerini Viraj başına 3–5 saniye standart sac kalınlıklarında (1–4 mm), çıktı oranlarını destekler Saatte 400–800 bükme basit tekrarlayan üretim için. Otomatik malzeme taşıma (robotik yükleme/boşaltma), operatörün bükümler arasındaki taşıma süresini ortadan kaldırarak verimi daha da artırır.
Geniş Malzeme ve Kalınlık Aralığı
Pres Bükme Makinası ince tabakadan uygulanabilir ( 0,5 mm hassas muhafazalar için paslanmaz çelik) ağır plakaya ( 100 mm Pres tonajının şekillendirme gerekliliklerine uyması koşuluyla, gemi çerçeveleri ve basınçlı kaplar için karbon çeliği. Şekillendirme kuvveti yaklaşık olarak malzemenin çekme mukavemeti × kalınlık² × bükülme uzunluğu ile ölçeklendirilir; bu nedenle daha kalın ve daha güçlü malzemeler, orantılı olarak daha büyük presler gerektirir.
CNC Hassasiyeti ve Tekrarlanabilirlik
Kapalı devre hidrolik veya servo-elektrikli CNC abkant presler, ram konumunun tekrarlanabilirliğini sağlar. ±0,01 mm açısal tekrarlanabilirliğine çevirir ±0,1° standart sac kalınlıklarında. Gerçek zamanlı açı ölçüm sistemleriyle (örn. kalıp alanındaki optik sensörler) birleştiğinde bu makineler, üretimin ortasında malzeme değişimini kendi kendine düzeltebilir ve operatör ayarlamasına gerek kalmadan tüm parti boyunca tutarlı açıları koruyabilir.
Pres Bükme Makinesinin Endüstri Uygulamaları
Sac İmalatı ve Muhafazalar
Elektrik kontrol panelleri, sunucu raf muhafazaları, HVAC kanal bölümleri ve makine kapakları Pres Bükme Makinesi'nin en yaygın uygulamaları arasındadır. Parti boyutları şöyle değişir: 1 adetten (özel imalat) 10.000 adete (OEM üretim) kadar Pres Bükme Makinesinin hem atölye hem de üretim ortamlarındaki esnekliğini gösteriyor.
Otomotiv Yapı Parçaları
Gövde takviye braketleri, uzunlamasına kiriş flanşları ve süspansiyon destek braketleri, gelişmiş yüksek mukavemetli çelik (AHSS) boşluklardan presle bükülmüştür. Bükme kuvvetleri 500–2.000 ton kalın AHSS kesitler için gereklidir; Aktif taçlandırmalı (şasi sapmasını telafi eden) özel servo-hidrolik abkant presler, tüm parça genişliği boyunca tutarlı bükülme açıları sağlar.
İnşaat ve Altyapı
Geniş formatlı abkant presler, yapısal çelik plakaları kutu kirişlere, boru bölümlerine ve köprüler, endüstriyel binalar ve açık deniz yapıları için özel profillere dönüştürmek için kullanılır. Plakaların bükülmesi 50 mm kalınlığında ve 12 metre uzunluğunda tandem veya üçlü pres konfigürasyonlarına sahip ağır hizmet tipi abkant preslerde elde edilebilir.
Hassas Bileşenler
Havacılık braketleri, tıbbi ekipman çerçeveleri ve hassas bilimsel alet muhafazaları, bir CNC abkant preste tabana basma veya basma yoluyla elde edilebilecek sıkı açısal toleranslar (±0,25°–0,5°) gerektirir. CAD modellerinden çevrimdışı programlama ve dijital kalıp kitaplığı yönetimi, ilk ürün kurulum süresini kısaltır 20 dakikadan az karmaşık çok bükümlü parçalar için.
Pres Bükme Makinesi Hakkında Sık Sorulan Sorular
Bir bükme işlemi için gerekli pres tonajını nasıl hesaplarım?
Hava bükme kuvvetinin standart formülü şöyledir: F = (1,42 × Rm × t² × L) / V , burada F, kN cinsinden kuvvettir, Rm, malzeme çekme mukavemetidir (N/mm²), t, sac kalınlığıdır (mm), L, bükülme uzunluğudur (mm) ve V, V-kalıp açıklığı genişliğidir (mm). Örneğin, 2 mm kalınlığında S235 çelik (Rm = 360 N/mm²) bir levhanın 1.000 mm genişliğinde bir 8V kalıpta (V = 8t = 16 mm) bükülmesi yaklaşık 640 kN (64 ton) gerektirir. Takım tedarikçileri tarafından sağlanan çevrimiçi bükme kuvveti hesaplayıcıları, günlük üretim kullanımı için bu hesaplamayı basitleştirir.
Bükülmüş bir parçanın merkezde ve uçlarda farklı bir açıya sahip olmasına neden olan şey nedir?
Bunun nedeni makine çerçevesinin sapmasıdır (taçlanma etkisi): bükme kuvveti uygulandığında, pres kirişi merkezde yukarıya doğru sapar ve parçanın merkezinde uçlara göre daha az şekillendirme kuvveti üretir. Bu, merkezde daha büyük (daha açık) bir açıya neden olur. Çözüm şu: hidrolik taçlandırma (alt huzmeyi aktif olarak yukarı doğru eğerek) veya mekanik kama taçlandırma Bu, sapmayı telafi eder ve tüm bükme uzunluğu boyunca düzgün bir bükülme açısı sağlar.
Pres Bükme Makinesi için minimum flanş uzunluğu nedir?
Minimum flanş uzunluğu (bükülmüş parçanın iki bacağından daha kısa olanı) V-kalıp açılma genişliğine göre belirlenir: minimum flanş en az 0,7 × V açıklığı sacın kalıba kaymasını önlemek için. 8 mm V açıklığına (1 mm levha için) sahip standart 8V kalıp için minimum flanş yaklaşık 5,6 mm'dir. Daha küçük bir V-kalıp kullanmak daha kısa flanşlara izin verir ancak daha fazla şekillendirme kuvveti gerektirir.
Abkant pres takımlarının (zımbalar ve kalıplar) ne sıklıkla değiştirilmesi gerekir?
Standart karbon çeliği bükme için kullanılan sertleştirilmiş takım çeliği zımbaları ve kalıpları genellikle uzun ömürlüdür 500.000–2.000.000 bükme vuruşu Yarıçap aşınması parça kalitesini etkileyecek kadar önemli hale gelmeden önce. Paslanmaz çelik ve AHSS malzemeleri, daha yüksek aşındırıcılık nedeniyle takımların daha hızlı aşınmasına neden olur; karbür uçlu veya kaplamalı takımlar servis ömrünü şu şekilde uzatabilir: 3–5× bu uygulamalarda. Takımların temas yüzeylerinin düzenli olarak temizlenmesi ve yağlanması en uygun maliyetli bakım önlemleridir.
