NC Boru Bükme Makinası — sayısal kontrollü bükme — metal tüpleri ve boruları hassas açılara ve çok eksenli konfigürasyonlara göre şekillendirmek için programlanmış bükme talimatlarını uygulayan sayısal olarak kontrol edilen bir boru bükme makinesinin kullanımını ifade eder. Tamamen CNC sistemlerinden (tüm eksenlerde kapalı döngü servo geri bildirimi kullanan) farklı olarak, NC Boru Bükme Makineleri, daha erişilebilir bir ekipman maliyetiyle yüksek hassasiyette bükme sağlamak için genellikle yarı açık döngü dijital kontrol ve hidrolik veya servo sürücünün bir kombinasyonunu kullanır.
NC tek kafalı boru bükme makinesi, mekaniği, elektrik sistemlerini, hidrolikleri ve dijital kontrolü birleşik bir platformda birleştirir. Boruları sarmak ve şekillendirmek için dönen bir bükme kalıbı kullanır ve çok eksenli bağlantı kontrolünü destekleyerek operatörlerin karmaşık 3 boyutlu boru bükme yollarını doğrudan kontrol ekranına girmesine olanak tanır. Sistem, bükme sırasını otomatik olarak hesaplayıp yürüterek basit 2D'den karmaşık 3D boru bağlantı parçalarına kadar kesintisiz işleme sağlar. onun tek kafalı yapı daha düşük ağırlık merkezine sahip daha kompakt bir makineyle sonuçlanır, bu da onu özellikle sınırlı zemin alanı veya yüksek yapısal sağlamlık gereksinimleri olan hassas işleme ortamları için uygun hale getirir.
NC Tek Kafalı Boru Bükme Makinasının Çalışma Prensibi
Bir NC tek kafalı makinenin bükme sırası, her eksenin genel döngü içerisinde tanımlanmış bir işlevi yerine getirdiği yapılandırılmış bir süreci takip eder:
- Boru yükleme ve sıkma: Boru aynaya veya tutucuya yüklenir ve güvenli bir şekilde sıkıştırılır. Kelepçe kalıbı, bükme kalıbının yakınındaki boruya doğru kapanarak bükme sırasında kaymayı önler.
- Besleme konumlandırma (Y ekseni): Taşıyıcı, boruyu büküm kalıbı merkez hattından programlanan mesafeye kadar ilerleterek yaklaşan büküm için teğet noktayı oluşturur.
- Boru dönüşü (B ekseni): Boru bir sonraki büküm düzlemi için doğru açısal yönelime döner. 2B parçalar için bu eksen sabit kalır; 3D çok düzlemli parçalar için bükümler arasında hassas B ekseni indeksleme önemlidir.
- Bükme (C ekseni): Bükme kolu kalıbın etrafında dönerek boruyu programlanan bükme açısına çeker. NC sistemi, geri esnemeyi telafi etmek için önceden hesaplanmış bir aşırı bükülme uygular.
- Takım geri çekilmesi: Kelepçe kalıbı, basınç kalıbı ve (kullanılıyorsa) mandrel geri çekilir. Bükme kolu başlangıç konumuna geri döner ve boru bir sonraki bükme için ilerler.
Bu döngü programdaki her büküm için tekrarlanır. Tipik bir NC bükücü, 6 bükümlü bir otomotiv soğutma sıvısı borusunu yaklaşık olarak 45–90 saniye boru çapına ve gereken B ekseni yeniden konumlandırma sayısına bağlı olarak.
NC Tek Kafalı Tasarımın Avantajları
Kompakt Kaplama Alanı ve Yüksek Yapısal Sağlamlık

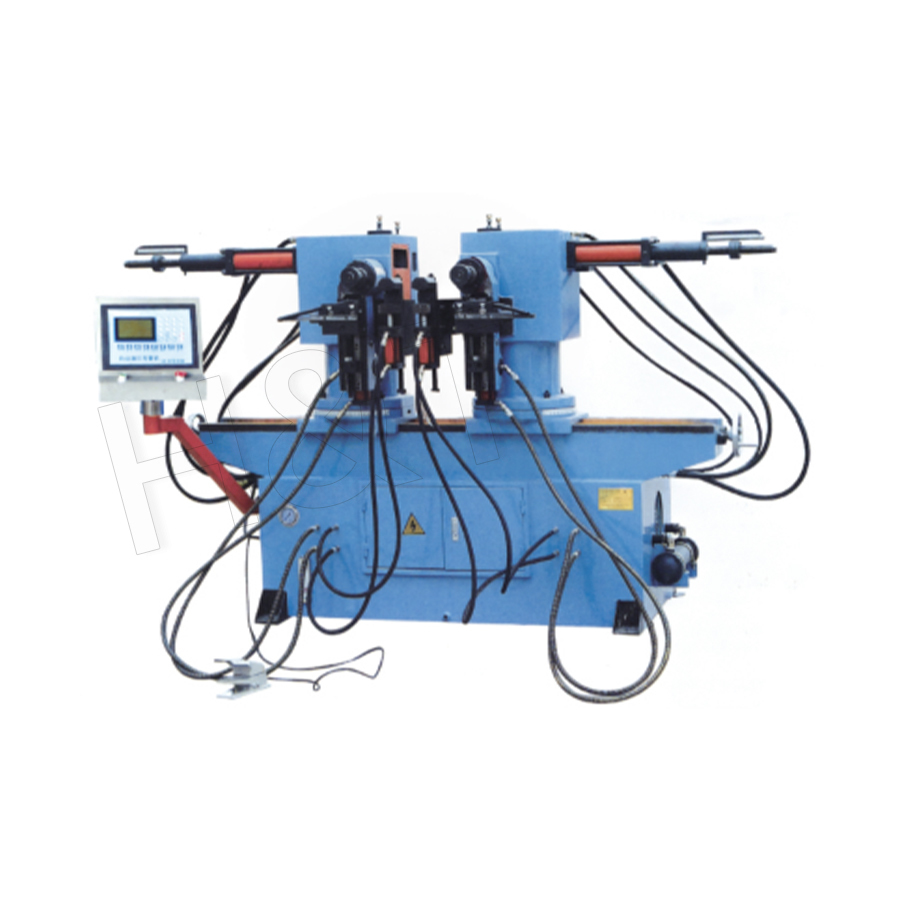

Tek kafalı mimari, tüm bükme kuvvetlerini makine gövdesi üzerinde tek bir noktada yoğunlaştırarak çok kafalı alternatiflere kıyasla daha kompakt, daha düşük profilli bir tasarıma olanak tanır. Azaltılmış yükseklik, makinenin ağırlık merkezini alçaltarak bükülme yükü altında sağlamlığı artırır ve titreşimden kaynaklanan açısal hatayı azaltır. Zemin alanı gereksinimleri genellikle %30–50 daha az eşdeğer çok kafalı konfigürasyonlardan daha fazladır.
Hassas NC Boru Bükme Makinesine Uygun Maliyetli Giriş
NC tek kafalı makineler, tamamen CNC tamamen elektrikli sistemlere göre önemli ölçüde daha düşük satın alma maliyeti sunar; genellikle Fiyatın %40-60'ı karşılaştırılabilir bir CNC modelinin ürünüdür - yine de çok eksenli dijital kontrol, çoğu otomotiv ve genel endüstriyel uygulama için yeterli tekrarlanabilirlik ve yüzlerce üretim programını saklama ve geri çağırma yeteneği sağlar.
Kontrol Ekranından 3 Boyutlu Yol Programlama
Operatörler her büküm için Y (besleme mesafesi), B (dönme açısı) ve C (bükme açısı) değerlerini doğrudan NC kontrol paneline girebilir. Sistem, önceden depolanan malzeme verilerine dayanarak geri esneme düzeltmelerini hesaplar ve tam 3 boyutlu bükme sırasını otomatik olarak yürütür. Program depolama 200 veya daha fazla parça programı standarttır ve manuel yeniden kurulum gerekmeden parça numaraları arasında hızlı geçişe olanak sağlar.
Hassas ve Alanı Kısıtlı Ortamlara Uygun
Düşük profilli, yüksek sertlikte tek kafalı tasarım, makineden kaynaklanan titreşimin en aza indirilmesi gereken ve zemin alanının birinci sınıf olduğu hassas alet imalatında ve havacılık bileşenleri üretiminde özellikle değerlidir. Tek bir bükme kafasının azaltılmış çıkıntısı, çok kafalı konfigürasyonların hizalama hatalarına yol açabileceği yakın aralıklı bükümlere sahip uzun borularda geometrik doğruluğu da artırır.
NC Boru Bükme Makinesi Performans Özellikleri
| Parametre | Tipik NC Tek Kafalı | Önem |
|---|---|---|
| Tüp OD aralığı | Ø6 – Ø76mm | Otomotiv ve genel endüstriyel boruları kapsar |
| Bükülme açısı doğruluğu | ±0,3° | Çoğu hidrolik ve otomotiv uygulaması için yeterlidir |
| Besleme uzunluğu doğruluğu | ±0,3 mm | Bükümler arasındaki teğet mesafeyi kontrol eder |
| Kontrollü eksen sayısı | 3–5 | Y, B, C baskı kalıbı ve kelepçesi |
| Program depolama | 200 program | Yüksek karışımlı üretim için hızlı geri çağırma |
| Geçiş başına maksimum bükülme açısı | 190° | U-bükümlere ve 180°'nin üzerinde formlara olanak tanır |
NC Boru Bükme Makinesinin Endüstri Uygulamaları
Otomotiv Parça Üretimi
NC tek kafalı bükücüler, Tier-2 ve Tier-3 otomotiv tedarikçileri tarafından yakıt hatları, fren boruları, soğutma sıvısı hortumları ve şasi borularının üretiminde yaygın olarak kullanılmaktadır. Çok eksenli dijital kontrolün kombinasyonu, yeterli hassasiyet ( ±0,3° bükülme açısı) ve daha düşük ekipman maliyeti, parça başına tolerans gereksinimlerinin CNC-tamamen elektrikli makinelerin tam servo döngü hassasiyetini gerektirmediği durumlarda onları tercih edilen seçenek haline getiriyor.
Tıbbi ve Hassas Alet İmalatı
Kompakt tek kafalı tasarım ve titreşim sönümlemeli yapı, NC bükücüleri tıbbi cihaz bileşenlerinde (endoskop milleri, cerrahi alet tüpleri) ve bükme makinesinin mekanik stabilitesinin parça kalitesini doğrudan etkilediği hassas aletlerde küçük çaplı boru bükme için uygun hale getirir. Bu uygulamalardaki tüp dış çapları tipik olarak şu aralıktadır: Ø4–Ø25 mm sıkı açısal toleranslarla.
Havacılık Bileşen Üretimi
Havacılık ve uzay hidrolik ve yakıt hattı bileşenleri için, NC Boru Bükme Makinası AS9100 gibi kalite standartlarının gerektirdiği hassasiyeti ve program izlenebilirliğini sağlar. Operatörler titanyum, paslanmaz çelik ve alüminyum alaşımları için malzemeye özel geri esneme parametrelerini saklayabilir ve geri çağırabilir, böylece hafif değişken mekanik özelliklere sahip malzeme partileri arasında tutarlı bükme sonuçları elde edilebilir.
Genel Endüstriyel ve HVAC Boruları
Soğutma amaçlı bakır boru bükme, endüstriyel hidrolik hat imalatı ve mobilya borusu şekillendirme işlemlerinin tümü, NC tek kafalı makinenin hassasiyet, esneklik ve maliyet dengesinden yararlanır. İş atölyeleri, farklı müşteri parçaları için yüzlerce programı saklama ve bunları anında geri çağırma yeteneğine özellikle değer veriyor, böylece işler arasındaki kurulum süresini en aza indiriyor.
NC Boru Bükme Makinesi ve CNC Bükme Makinesi: Doğru Teknolojiyi Seçmek
NC ve CNC Bükme Makinesi arasındaki karar öncelikle parça tolerans gereksinimlerine, üretim hacmine, parça karmaşıklığına ve bütçeye bağlıdır. Her iki teknoloji de pazarın farklı bölümleri için uygundur:
- NC Boru Bükme Makinesini Seçin şu durumlarda: ±0,3°'lik bükülme açısı toleransı kabul edilebilir olduğunda; parçalarda 8-10'a kadar kıvrım vardır; üretim hacimleri orta düzeydedir (parça numarası başına yıllık vardiya başına 5.000–50.000 parça); ve sermaye bütçesi birincil bir kısıtlamadır.
- Tamamen elektrikli CNC bükmeyi seçin şu durumlarda: tolerans gereksinimleri ±0,1° veya daha sıkı olduğunda; parçalar çok yığınlı kalıplar gerektirir (parça başına 2-4 yarıçap); robotik entegrasyonla yüksek hacimli otomatik üretim gereklidir; veya tam kapalı döngü servo kontrolü kalite standartlarına göre zorunludur.
Birçok orta seviye otomotiv tedarikçisi ve hassas imalat atölyesi için, NC tek kafalı makine, optimum maliyet-performans çözümünü temsil eder; tam servo CNC sistemi için gereken yatırımın çok küçük bir kısmında dijital kontrol, program depolama ve tekrarlanabilirlik sunar.
NC Boru Bükme Makinesi Hakkında Sık Sorulan Sorular
Bir NC Boru Bükme Makinesi 3D çok düzlemli boru geometrilerini işleyebilir mi?
Evet. B eksenli (boru döndürme) NC tek kafalı makineler, boruyu bükümler arasında doğru açısal oryantasyona döndürerek tam 3 boyutlu çok düzlemli boru konfigürasyonları üretebilir. Operatör her büküm için Y, B ve C değerlerini NC kontrolüne girer ve makine sırayı otomatik olarak yürütür. Maksimuma kadar olan parçalar Çoklu düzlemlerde 8-12 viraj rutin olarak NC tek kafalı makinelerde üretilmektedir.
Bir NC bükücüde geri yaylanma telafisini nasıl ayarlayabilirim?
NC makinelerde geri esneme telafisi tipik olarak bir deneme parçasının bükülmesi, geri esnemeden sonraki gerçek açının ölçülmesi ve kontrole bir düzeltme faktörünün girilmesiyle ayarlanır. NC sistemi bu düzeltmeyi o program için sonraki tüm bükümlere ekler. Belirli bir malzeme ve yarıçap kombinasyonu için oluşturulduktan sonra düzeltme faktörü programda saklanır ve gelecekteki üretim çalışmalarında otomatik olarak uygulanır; böylece aynı iş tekrarlandığında yeniden kalifikasyon ortadan kaldırılır.
Bir NC hidrolik bükücü hangi bakımı gerektirir?
Temel bakım görevleri şunları içerir: her seferinde hidrolik yağı ve filtre değişimi 2.000 çalışma saati ; bükme kolu yataklarının ve taşıma raylarının her 500 saatte bir yağlanması; malzemenin aşındırıcılığına bağlı olarak her 50.000-200.000 bükme döngüsünde takım aşınma yüzeylerinin (kelepçe uçları, basınçlı kalıp pedleri) incelenmesi ve değiştirilmesi; ve üç ayda bir açı kodlayıcıların kalibrasyon doğrulaması. Yapılandırılmış bir önleyici bakım programı genellikle planlanmamış arıza sürelerini şu şekilde azaltır: %40–60 .
