CNC bükümün diğer bükme yöntemlerinden farkı nedir?

CNC Büküm diğer bükme yöntemlerinden öncelikle farklıdır Bükme işleminin her parametresini otomatikleştirmek ve hassas bir şekilde yönetmek için bilgisayar sayısal kontrolünün kullanılması — bükme açısı, dönüş, ilerleme uzunluğu, kelepçe basıncı ve geri esneme telafisi dahil — operatörün beceri bağımlılığını ve CNC kontrolü olmadan gerçekleştirilen manuel, hidrolik pres ve döner çekmeli bükme işlemlerini karakterize eden boyut değişkenliğini ortadan kaldırır. Yetenekli bir manuel bükücünün bir üretim süreci boyunca artı veya eksi 2 ila 3 derecelik açısal tekrarlanabilirliği başarabileceği durumlarda, bir CNC bükme makinesi sürekli olarak aşağıdaki toleranslara sahiptir: artı veya eksi 0,1 derece veya daha iyisi bükülme açısında ve doğrusal boyutlarda artı veya eksi 0,5 mm, doğrulukta herhangi bir bozulma olmadan ilk parçadan on bin parçaya kadar aynı parçaları üretir. Aşağıdaki bölümlerde CNC bükme, pratik mühendislik ve üretim açısından her bir ana alternatif yöntemle karşılaştırılmaktadır.

CNC Bükme Gerçekte Diğer Yöntemlerin Kontrol Etmediğini Kontrol Ediyor

CNC bükmenin nasıl farklılaştığını anlamak için, bir CNC sisteminde hangi değişkenlerin bilgisayar tarafından kontrol edildiğini ve hangilerinin alternatif yöntemlerde operatörün takdirine veya mekanik kuruluma bırakıldığını tam olarak belirlemeye yardımcı olur. Aradaki fark, yalnızca CNC makinelerinin "otomatik" olması değildir; belirli fiziksel parametreleri, insan operatörlerin ve sabit mekanik kurulumların güvenilir bir şekilde eşleştiremeyeceği bir hassasiyetle kontrol etmeleridir.

Kapalı Döngü Açısal Kontrol

Bir CNC boru veya boru bükücüde bükme açısı, bükme kalıbı şaftındaki döner kodlayıcı tarafından gerçek zamanlı olarak izlenir. Malzeme bükme kalıbının etrafına sarıldıkça kontrolör sürekli olarak elde edilen gerçek açıyı okur ve bunu programlanan hedefle karşılaştırır. Malzemenin geri esneme özellikleri, ölçülen açının beklenen değerden sapmasına neden oluyorsa (ki bu malzeme parti özellikleri değiştiğinde meydana gelir), kontrolör aşırı bükme miktarını aynı döngü içinde otomatik olarak ayarlar. Bu kapalı döngü düzeltme, CNC bükmenin en önemli ayırt edici özelliğidir: doğru son açıyı üretir geri yaylanmadan sonra önemli olan yalnızca bükme sırasındaki doğru takım pozisyonu değildir.

CNC kontrolü olmayan manuel ve hidrolik bükme, malzeme özelliklerinden hesaplanan tahmini aşırı bükme açısına dayalı olarak takımları sabit bir konuma ayarlar. Gerçek malzemenin akma mukavemeti tahminden farklı olduğunda (malzeme partileri arasında her zaman bir dereceye kadar olduğu gibi) son bükülme açısı hedeften farklı olur. Operatör parçayı ölçmeli, kurulumu ayarlamalı, test parçasını yeniden bükmeli ve açı doğru olana kadar tekrar etmelidir. Bir CNC makinesinde bu yineleme, kontrolörün geri esneme dengeleme algoritması dahilinde otomatik olarak gerçekleşir.

Çok Eksenli Eşzamanlı Kontrol

Bir CNC bükme makinesi, koordineli bir hareket dizisinde birden fazla ekseni aynı anda ve sıralı olarak kontrol eder. Bir otomotiv egzoz borusu veya birden fazla ofset bükümü olan bir hidrolik hat gibi farklı düzlemlerde üç büküme sahip karmaşık bir boru bileşeni için makine şunları kontrol eder:

• Besleme ekseni (Y) - Her ardışık bükme yerini konumlandırmak için borunun makine boyunca doğrusal ilerlemesi
• Dönme ekseni (B) - Her ardışık bükümü doğru düzlemde yönlendirmek için borunun kendi ekseni etrafında dönmesi
• Bükme ekseni (C) - gerekli açıyı elde etmek için bükme kolunun bükme kalıbı etrafında dönmesi
• Basınç kalıp kuvveti - malzeme ve et kalınlığına bağlı olarak her bir bükme konumu için ayarlanan, bükme sırasında boru üzerindeki sıkma kuvveti
• Mandrel konumu ve geri çekilmesi — mandrel bükme kurulumlarında, kırışıklık oluşumunu önlemek ve duvar incelmesini kontrol etmek için mandrel geri çekilmesinin bükme açısına göre hassas zamanlaması

Hiçbir manuel bükme yöntemi bu parametrelerin tümünü aynı anda kontrol edemez. Üç bükümlü bir boru bileşeninin manuel olarak üretilmesi, operatörün her bir büküm yerini ölçüp işaretlemesini, tüpü manuel olarak doğru düzleme döndürmesini, her bir büküm için doğru aşırı büküm açısını tahmin etmesini ve bir sonraki aşamaya geçmeden önce her bir bükümü bir ölçüm cihazı ile kontrol etmesini gerektirir; bu işlem, Bükme döngüsü başına 10 ila 30 saniye programlanmış bir CNC makinesinde gerçekleştirilebilir.

Dijital Parça Programları ve Hızlı Değişim

CNC bükme işlemindeki her parça geometrisi, o parçayı üretmek için gereken tüm eksen konumlarını, besleme uzunluklarını, dönüş açılarını ve işlem parametrelerini içeren bir dosya olan dijital bir parça programı olarak saklanır. Bir parçadan diğerine geçiş yalnızca farklı bir program dosyasının yüklenmesini ve takım değişiklikleri gerekiyorsa takımın yeniden yapılandırılmasını gerektirir. Aynı takımı paylaşan benzer parça aileleri için geçiş, şu kadar hızlı olabilir: 2 ila 5 dakika . CNC olmadan manuel ve hidrolik bükme işlemleri, karmaşıklığa bağlı olarak 30 dakikadan birkaç saate kadar sürebilen test bükümlerinin yapılması ve kontrol edilmesi de dahil olmak üzere her yeni parça için tam bir yeniden kurulum gerektirir.

CNC Bükme ve Manuel Elle Bükme Karşılaştırması

Manuel elle bükme, tamamen teknisyenin fiziksel çabası ve kararıyla çalıştırılan, elle çalıştırılan bir boru bükücüyü (basit şahmerdan tipi bükücü, döner çekmeli el bükücüsü veya bileşik kollu bükücü) kullanır. Bu, diğer tüm bükme yöntemlerinin bazı boyutlardaki gelişmeleri temsil ettiği temel yöntemdir.

Manuel Bükme Kullanıldığında

Manuel bükme aşağıdakiler için uygun kalır:

• Hiçbir üretim hacminin makine kurulumunu gerektirmediği tek parçalı prototip çalışması
• Taşınabilir el bükücünün mevcut tek araç olduğu saha çalışması ve saha bakımı
• Bükme kuvvetinin insan kapasitesi dahilinde olduğu, bakır veya alüminyum gibi malzemelerden yapılmış yumuşak, ince duvarlı boru
• Cömert açısal toleransa sahip basit tek bükümlü parçalar (artı veya eksi 2 ila 5 derece kabul edilebilir)

CNC Bükmenin Manuel Yöntemlerden Daha İyi Performans Gösterdiği Yer

Birden fazla özdeş parça gerektiren herhangi bir üretim senaryosu için CNC bükme, ilgili her ölçümde ölçülebilir derecede üstün sonuçlar sunar:

Hurda oranı farkı tek başına herhangi bir üretim bağlamında ekonomik açıdan önemlidir. CNC'de %0,5'e karşılık manuel bükmede %10'luk bir hurda oranıyla, 1.000 parçalık bir üretim çalışması, yaklaşık 100 ek ham boru uzunluğunun satın alınmasını, bükülmesini ve incelenmesini gerektirir - bu ek uzunlukların 99'u hurdaya çıkarılır - CNC üretiminde tamamen önlenen malzeme, işçilik ve imha maliyeti eklenir.

CNC Büküm ve Hidrolik Pres Bükme Karşılaştırması

Hidrolik presle bükme (ayrıca şahmerdan bükme veya üç noktalı bükme olarak da adlandırılır), bir boruyu, boruyu veya profili iki sabit desteğe doğru itmek için bir hidrolik şahmerdan kullanır ve malzemeyi şahmerdan temas noktası üzerinde ortalanmış sığ bir yay şeklinde deforme olmaya zorlar. Yapısal çelik profiller, büyük çaplı borular ve hassas, dar yarıçaplı bükmenin gerekli olmadığı uygulamalar için yaygın olarak kullanılan bir yöntemdir.

Pres Bükmenin Mekanik Sınırlamaları

Presle bükme, CNC'nin presle bükme bağlamında üstesinden gelemeyeceği ve CNC döner çekmeli bükmenin tamamen önleyemeyeceği doğal geometrik sınırlamalara sahiptir:

• Bükülme yarıçapı üzerinde kontrol yok: Presle bükmede bükme yarıçapı, iki destek noktası arasındaki mesafeye ve şahmerdan darbesinin derinliğine göre belirlenir. Kesin olarak belirlenemez ve malzemenin geri esnemesine göre, kapsamlı deneme-yanılma kurulumu olmadan tahmin edilmesi veya telafi edilmesi zor olacak şekilde değişir.
• Oval kesit deformasyonu: Presle bükme, boru kesitinin belirli bir alanına kuvvet uygulayarak dairesel kesitin oval şeklinde deforme olmasına neden olur. Kesit geometrisinin işlevsel olarak önemli olduğu yuvarlak boru bileşenleri için (akışkan akışı uygulamaları, tanımlanmış atalet momentine sahip yapısal elemanlar) bu ovallik önemli bir kalite kusurudur. Bir mandrel kullanarak CNC döner çekmeli bükme, ovalliği daha azıyla sınırlar Dış çapın %3'ü kaliteli üretimde.
• Geri yaylanma nedeniyle sınırlı açısal tekrarlanabilirlik: CNC açı geri beslemesi olmadan hidrolik presle bükme, manuel bükmeyle aynı geri esneme değişkenliğine tabidir. Koç, tahmini geri esneme miktarına göre sabit bir derinliğe ayarlanır ve malzemenin akma dayanımı değişirse ortaya çıkan açı da değişir. CNC açı izleme özelliğine sahip abkant presler ve boru bükücüler mevcuttur, ancak bunlar, farklı bir alternatif yöntem değil, bir pres bükme işlemine uygulanan CNC bükmeyi temsil eder.

Pres Bükmenin Uygun Olduğu Yer

Pres bükme, sınırlamalarının kabul edilebilir olduğu uygulamalarda rolünü korur:

• Bükülme yarıçapının kesit derinliğinin ve kesit ovalliğinin birçok katı olduğu yapısal çelik kesitlerin (I-kirişler, kanallar, açılar) geniş yarıçaplı bükülmesi sorun teşkil etmez
• İnşaat veya onarım sahalarında bozulmuş yapı elemanlarının düzeltilmesi
• Döner çekme takımlarının çok pahalı olduğu çok büyük çaplı boru bükme (300 mm'nin üzerinde)
• Pürüzsüz, tutarlı bir eğrilik elde etmek için hassas açı kontrolünün ikinci planda olduğu uzun yarıçaplı mimari eğrilerin üretimi

Otomotiv, havacılık, HVAC ve hidrolik uygulamalardaki hassas boru ve boru bileşenleri için, CNC döner çekmeli bükme, tamamen presli bükmenin yerini alır çünkü bu endüstrilerin kalite gereksinimleri presle bükme yöntemleriyle karşılanamamaktadır.

CNC Büküm ve Rulo Bükme Karşılaştırması

Piramit haddeleme veya üç merdaneli bükme olarak da adlandırılan merdaneli bükme, bir boruyu, boruyu veya profili üçgen bir konfigürasyonda düzenlenmiş üç merdaneden oluşan bir setin içinden geçirir. Malzeme silindirlerin arasından geçerken giderek bir eğri şeklinde bükülür. Orta silindirin konumunun ayarlanması, üretilen eğriliği değiştirir. Rulo bükme, mimari sütunlar, kavisli korkuluklar, halka çerçeveler ve spiral merdivenler gibi geniş bir eğrilik yarıçapına sahip kavisli bölümler üretmek için birincil yöntemdir.

Geometri ve Uygulamadaki Temel Farklılıklar

Rulo bükme ve CNC döner çekmeli bükme, aynı geometri için rakip yöntemler değildir; temel olarak farklı şekil gereksinimlerini karşılarlar:

• Rulo bükme sürekli eğriler üretir: Rulo bükmenin çıktısı, tüm uzunluğu boyunca düzgün veya kademeli olarak değişen eğrilik yarıçapına sahip bir bölümdür. Borunun belirli bir noktasında lokal bir bükülme oluşturamaz; destek makaraları arasındaki tüm uzunluk kavislidir.
• CNC döner çekmeli bükme, lokalize bükümler üretir: Döner çekmeli bükmedeki bükme bölgesi, bükme kalıbı geometrisi tarafından sıkı bir şekilde tanımlanır - tipik olarak uzanır Tüp çapının 5 ila 15 katı bükülme yayı uzunluğunda. Borunun geri kalanı düz kalır. Otomotiv egzoz sistemlerinin, hidrolik hatlarının ve yapısal boru çerçevelerinin gerektirdiği şey budur.
• Rulo bükme minimum yarıçapı çok daha büyüktür: Rulo bükme, CNC mandrelli döner çekmeli bükme ile elde edilebilen dar yarıçaplı bükümleri üretemez. Rulo bükmede minimum pratik bükme yarıçapı tipik olarak Borunun dış çapının 8 ila 15 katı , ile karşılaştırıldığında Dış çapın 1 ila 2 katı Uygun malzemelerde CNC mandrel bükme için.

Rulo Bükmeye Uygulanan CNC Kontrolü

Modern CNC kontrollü üç silindirli bükme makineleri, silindir konumu ve ilerleme hızına bilgisayar kontrolü uygulayarak, konik bölümler, spiraller ve değişken yarıçaplı eğriler dahil olmak üzere karmaşık kavisli geometrilerin, geleneksel manuel olarak ayarlanan silindirli bükme makinelerinin başaramadığı tekrarlanabilirlik ile üretilmesini sağlar. Ancak bu, merdaneli bükme işlemine uygulanan CNC kontrolüdür ve CNC merdaneli bükme işleminin üretebileceği geometri, CNC döner çekmeli bükme makineleri tarafından üretilen lokalize, dar yarıçaplı bükmelerden temel olarak farklı kalır. İki teknoloji birbirinin yerine geçebilir olmaktan ziyade tamamlayıcıdır.

CNC Bükme ve İndüksiyon Bükme Karşılaştırması

İndüksiyonla bükme, dar bir boru veya tüp bandını malzemenin plastik olarak aktığı bir sıcaklığa kadar ısıtır, ardından boru endüksiyon bobininden beslenirken ısıtılmış bölgeyi deforme etmek için bir bükme momenti uygular. Isıtılan bölge bobini geçtikten sonra hızla soğuyarak kıvrımı malzemeye kilitler. İndüksiyonla bükme, petrol ve gaz, enerji üretimi ve yapısal uygulamalarda geniş çaplı, ağır duvarlı boruların bükülmesinde baskın yöntemdir.

Yetenek Farklılıkları

CNC döner çekmeli bükme ile indüksiyonla bükme arasındaki farklar öncelikle ölçek ve malzeme kapasitesindedir:

• Çap aralığı: İndüksiyonla bükme, yaklaşık olarak boru çapları için kullanılır. 50 mm'den 1.000 mm'ye kadar — Bu aralığın geniş çaplı ucu, herhangi bir döner çekmeli bükme makinesinin kapasitesinin tamamen ötesindedir. CNC döner çekmeli bükme kolları çapları 6 mm ila yaklaşık 200 mm standart üretim konfigürasyonlarında.
• Duvar kalınlığı: İndüksiyonla bükme duvar kalınlıklarını işleyebilir 6 mm'den 50 mm'ye kadar karbon çeliği ve alaşımlı çelik borularda - döner çekmeli bükme için uygulanamayacak kadar büyük kuvvetler ve aletler gerektiren kalınlıklar. CNC döner çekmeli bükme kolları duvar kalınlıklarını 0,5 mm ila yaklaşık 12 mm Malzemeye ve çapa bağlı olarak.
• Malzeme ısınması ve metalurjik etkiler: İndüksiyonla bükme malzemeyi ısıtır 850 ila 1.050 derece C karbon çeliği için - malzemenin mikro yapısının etkilendiği sıcaklıklar. Bükme sonrası ısıl işlem (normalizasyon veya söndürme ve temperleme) genellikle mekanik özelliklerin eski haline getirilmesi için gereklidir. CNC döner çekmeli bükme, çoğu uygulamada malzemenin mikro yapısını değiştirmeyen, soğuk şekillendirme işlemidir (veya ısıtılmış alaşım uygulamaları için soğuğa yakın).
• Bükülme yarıçapı aralığı: İndüksiyonla bükme, geniş yarıçaplı bükmeler üretir - tipik olarak Boru çapının 3 ila 10 katı veya daha fazlası . CNC mandrel bükme, dar yarıçaplı bükmeler üretir Dış çapın 1 katı uygun malzeme ve duvar kalınlıklarında.

İndüksiyonla bükmenin kullanıldığı uygulamalar için (boru hattı sistemleri, basınçlı kap nozülleri, büyük yapısal çerçeveler) CNC döner çekmeli bükme bir alternatif değildir; ilgili boru boyutlarını işlemek için fiziksel kapasiteye sahip değildir. Bunun tersine, otomotiv, havacılık, medikal ve HVAC endüstrilerinde kullanılan boru ve boru bileşenleri için indüksiyonla bükmenin büyük minimum yarıçapı ve yüksek sermaye maliyeti, onu tamamen uygunsuz kılmaktadır.

CNC Bükme ve CNC'siz Konvansiyonel Döner Çekerek Bükme Karşılaştırması

Döner çekmeli bükme (bir boruyu dönen bir bükme kalıbına kelepçeleme ve bir basınçlı kalıp ve isteğe bağlı mandrel boru geometrisini kontrol ederken onu kalıbın etrafına çekme işlemi) CNC bükmede kullanılan temel işlemin aynısıdır. Kritik fark, süreci yöneten kontrol sistemindedir.

Geleneksel (CNC Olmayan) Döner Çekmeli Büküm

Geleneksel döner çekmeli bükme makineleri, her ekseni konumlandırmak için mekanik durdurucular, kademeli ölçekler ve operatör tarafından ayarlanan ayarlamalar kullanır. Operatör, bükme kolundaki açı ölçeğini okur, malzemenin hedef açıya yaklaşmasını izler ve bükmeyi görsel olarak değerlendirilen doğru konumda durdurur. Yeni bir parçanın kurulumu, test bükümleri yapmayı, gerçek açıları ve boyutları çizime göre ölçmeyi, durakları ve ölçekleri ayarlamayı ve tatmin edici bir test parçası üretilene kadar tekrarlamayı içerir. Bu işlem genellikle gerektirir Parça numarası başına 3 ila 8 test bükümü üretim başlamadan önce hammadde ve zaman tüketir.

CNC Kontrolü Aynı Süreci Nasıl Dönüştürür?

Döner çekmeli bükme işlemine CNC kontrolünün uygulanması operasyonun her yönünü dönüştürür:

• Dijital verilerden kurulum: Parça programı, doğrudan mühendislik çiziminden girilen veya bir CAD dosyasından içe aktarılan borunun geometrik verilerinden (bükülme açıları, dönme açıları, ilerleme uzunlukları) oluşturulur. Kurulum, daha önce çalıştırılan parçalar için test bükümleri gerektirmez ve genellikle 1 ila 2 test virajı yeni parçalar için, geleneksel kurulum için 3 ila 8'e karşılık.
• Otomatik olarak uygulanan geri yaylanma telafisi: Kontrolör, önceki üretim çalışmalarından her bir malzeme ve çap kombinasyonu için geri esneme telafisi verilerini saklar ve operatörün tahmini olmadan hedef son açıyı elde etmek için otomatik olarak doğru aşırı bükmeyi uygular.
• Üretim izleme ve istatistiksel süreç kontrolü: Modern CNC bükme makineleri, her bükme döngüsünün her parametresini (gerçek açı, ilerleme uzunluğu, dönüş, döngü süresi, kuvvet verileri) kaydeder ve istatistiksel süreç kontrolü (SPC) analizine olanak tanıyan ve havacılık ve medikal uygulamalarda kalite açısından kritik parçalar için izlenebilirlik sağlayan bir üretim veritabanı oluşturur.
• Üretim öncesi çarpışma simülasyonu: CNC bükme yazılımı, tüm bükme sırasının sanal simülasyonunu içerir; herhangi bir malzeme yüklenmeden önce boru, takım ve makine yapısı arasındaki potansiyel çarpışmaları tespit eder. Bu, simülasyonda tespit edilen bir çarpışmanın hasarlı bir makineyi ve hurdaya çıkmış bir iş parçasını kurtardığı sınırlı geometrilerdeki karmaşık çok bükümlü parçalar için kritik öneme sahiptir.

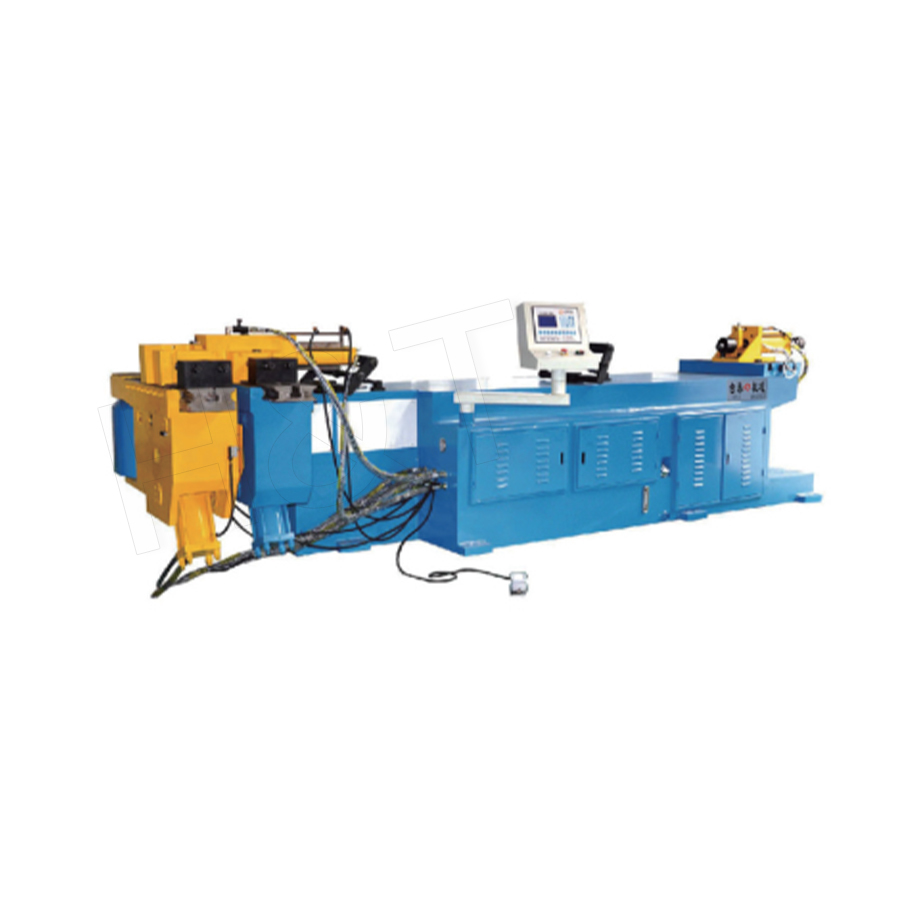

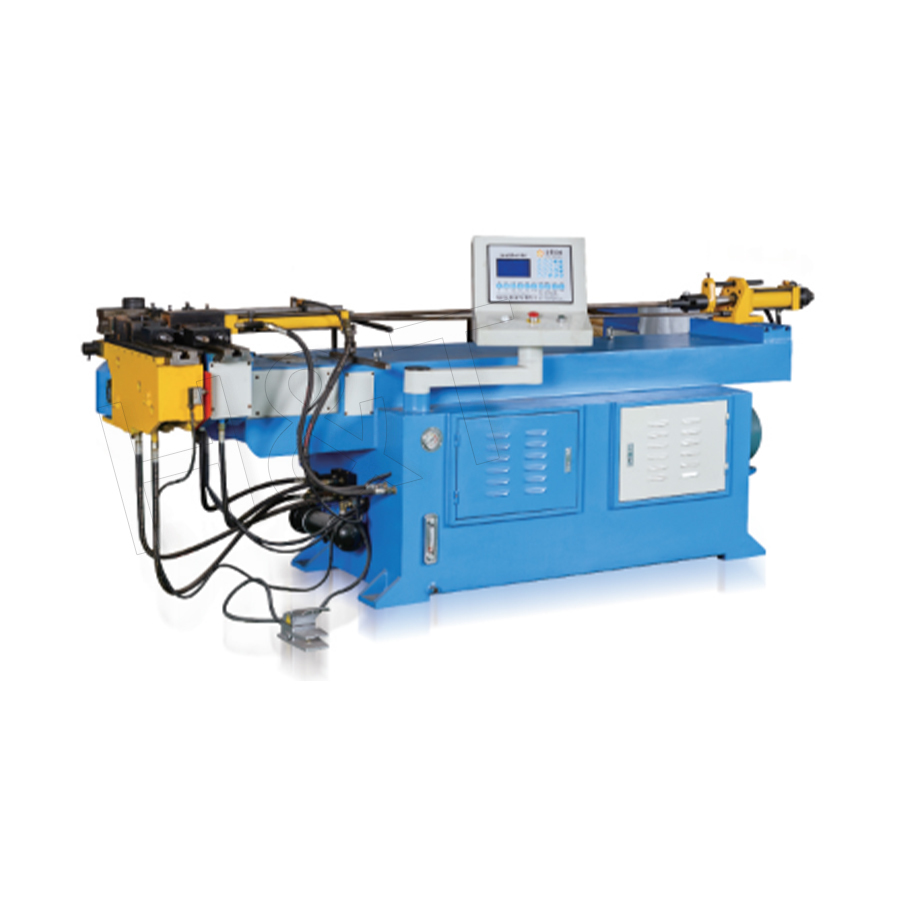

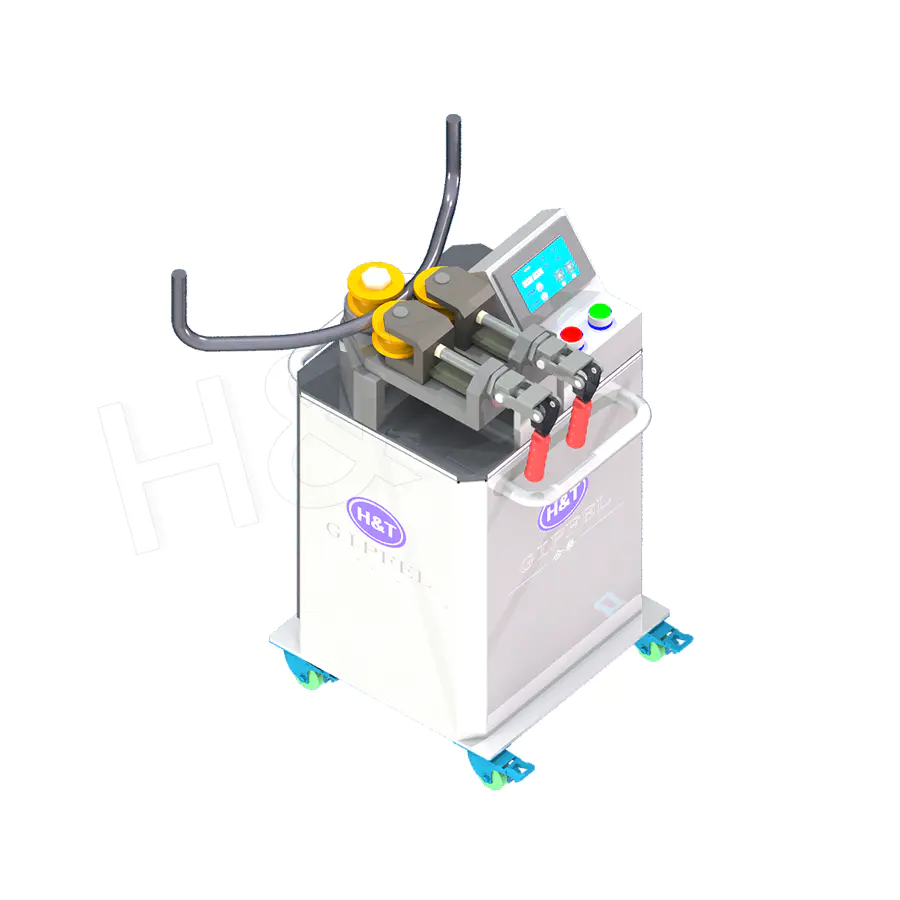

CNC Büküm Boru ve profil şekillendirme serisindeki makineler, tüm bu yetenekleri (kapalı döngü açı kontrolü, çok eksenli eşzamanlı hareket, geri esneme telafisi ve üretim veri kaydı) otomotiv, HVAC, mobilya, tıbbi ekipman ve yapısal boru imalat uygulamaları için uygun bir üretim platformuna entegre ediyor.

Springback: CNC Bükmenin Tüm Alternatiflerden Daha İyi Çözdüğü Temel Zorluk

Geri yaylanma (bükme takımı çıkarıldıktan sonra bükülmüş bir parçanın elastik olarak geri kazanılması) tüm metal bükme işlemlerindeki temel zorluktur. Her bükme yönteminin bu sorunu ele alması gerekir, ancak geri esnemenin telafi edildiği kalite ve tutarlılık, CNC ve CNC olmayan yöntemler arasındaki temel farktır.

Physics of Springback

Metal bir boru büküldüğünde, kesitin dış lifleri gerilir (gerilme gerilimi) ve iç lifleri sıkıştırılır. Malzeme, akma gerilimini aşan bölgelerde plastik olarak deforme olur, ancak elastik gerinim enerjisi, plastik olarak deforme olmuş bölgeler de dahil olmak üzere bükülmüş bölge boyunca depolanır. Bükülme yükü kaldırıldığında, bu elastik enerji malzemenin orijinal düz konfigürasyonuna kısmen geri dönmesine neden olur: bükülme açısı azalır. Geri yaylanma miktarı şunlara bağlıdır:

• Malzeme akma dayanımı — akma dayanımı yüksek malzemeler daha fazla geri yaylanır çünkü deformasyonun büyük bir kısmı elastiktir
• Elastik modül (Young modülü) — belirli bir akma gerilimi için, daha yüksek bir elastik modül daha fazla geri esneme üretir
• Boru çapına göre bükülme yarıçapı — daha dar yarıçaplar (bükülme yarıçapının çapa oranı daha küçük) daha az geri esnemeye neden olur çünkü kesitin büyük bir kısmı plastik olarak deforme olur
• Duvar kalınlığı — daha ince duvarlar, plastik bölge derinliğine göre daha az elastik yaya sahiptir ve orantılı olarak daha az geri esneme gösterir

Malzeme Grupları Arasındaki Geri Yaylanma Değişimi

Aynı tedarikçiden aynı spesifikasyona sahip malzeme satın alındığında bile, üretim partileri arasında akma dayanımı farklılıkları kaçınılmazdır. Yapısal çelik borulara yönelik tipik fabrika sertifikaları, akma mukavemetini belirli bir aralıkta belirtir; örneğin, S275 çeliğinin belirlenmiş minimum verimi 275 MPa'dır ancak gerçekte akma mukavemeti 275 MPa'dan herhangi bir yerde olabilir. 275 MPa'dan 420 MPa'ya spesifik ısı ve haddeleme parametrelerine bağlı olarak. Bu değişiklik, geri esnemede karşılık gelen bir değişiklik üretir; akma aralığının en yüksek ucundaki bir parti geri yaylanabilir 2 ila 3 derece daha fazla aynı nominal bükülme açısı için alt uçtaki bir partiden daha fazladır; bu, hemen görülebilen ve çoğu zaman boyutsal olarak kabul edilemez bir farktır.

Manuel ve geleneksel hidrolik bükmede, partiden partiye bu değişiklik, operatörün her yeni malzeme partisi yüklendiğinde test bükmeleri üretmesini ve üst büküm ayarını manuel olarak ayarlamasını gerektirir. Kapalı döngü açı geri beslemeli CNC bükmede sistem, tam takım bağlantısında ölçülen açıyı temel alarak her bir bükümün gerçek geri esnemesini otomatik olarak algılar ve üst bükümü dinamik olarak ayarlar; herhangi bir manuel müdahale olmadan üretim içindeki partiden partiye değişimi telafi eder.

Yüksek Mukavemetli ve Gelişmiş Malzemelerde Geri Yayılma

challenge of springback is most severe in high-strength materials — advanced high-strength steel (AHSS) grades, titanium alloys, and precipitation-hardened stainless steels — where yield strengths of 600 MPa'dan 1.500 MPa'ya kadar aşırı bükülme gerektirebilecek geri esneme açıları üretir 10 ila 25 derece veya daha fazla 90 derecelik bir son viraj elde etmek için. Bunu manuel veya konvansiyonel bükmede yönetmek, aşırı bükme tablalarının kapsamlı ampirik gelişimini ve gelen malzeme kontrolünün sıkı bir şekilde yapılmasını gerektirir. Açısal geri beslemeli CNC bükme, bunu kontrol sistemi aracılığıyla güvenilir bir şekilde yönetir ve CNC bükmeyi, otomotiv gövde yapılarında ve havacılık bileşenlerinde gelişmiş yüksek mukavemetli malzemelerin hassas şekilde bükülmesine olanak sağlayan teknoloji haline getirir.

Çoklu Yığın İşleme ve Sağ-Sol Bükme: Gelişmiş CNC Makinelerine Özgü Yetenekler

Kontrol hassasiyeti ve tekrarlanabilirlikteki temel avantajların ötesinde, gelişmiş CNC bükme makineleri, CNC olmayan yöntemlerle imkansız veya son derece pratik olmayan takımlama konfigürasyon seçenekleri sunar.

Çok Yığınlı Takımlama

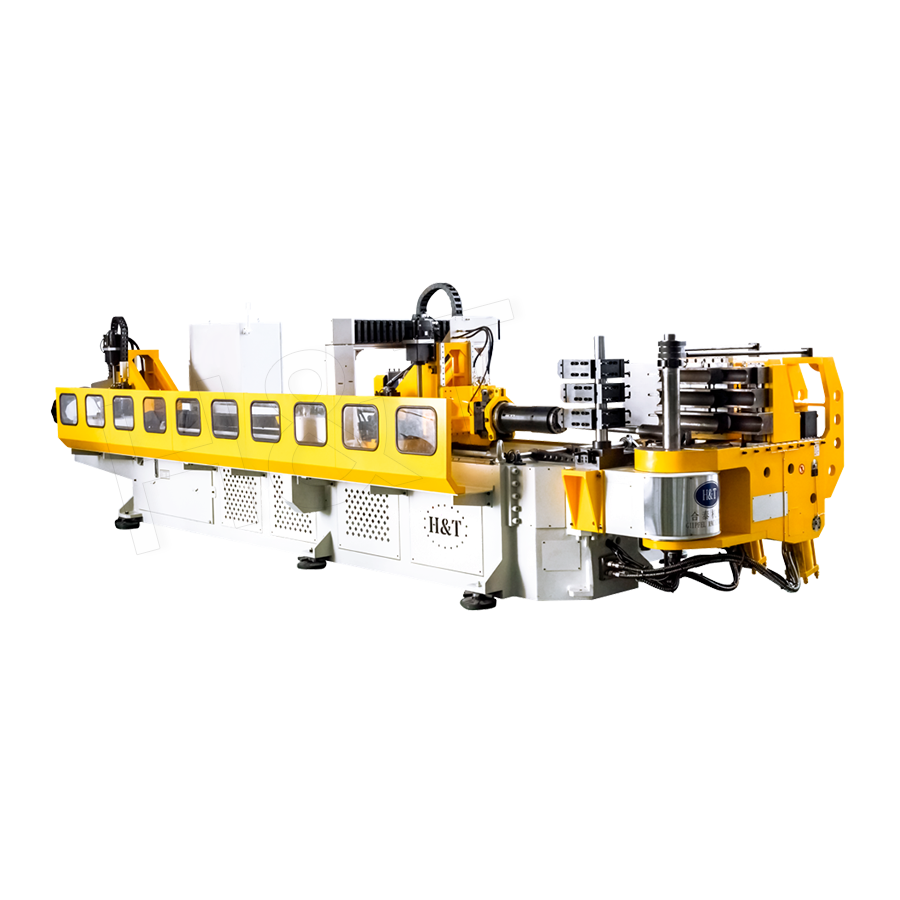

Bazı boru bileşenleri, aynı parça üzerinde farklı yarıçaplarda bükülmeler gerektirir; örneğin, sınırlı bir alt gövde bölümünde dar yarıçaplı bir bükülme ve açıkta kalan bir bölümde daha büyük yarıçaplı bir süpürme gerektiren bir otomotiv egzoz sistemi. Çok yığınlı CNC bükücüler taşıma aynı anda iki ila beş tam set bükme kalıbı ortak bir viraj kafasında. CNC programı, sırayla her bir büküm için hangi kalıp yığınının devreye gireceğini belirler ve makine, bükümler arasında otomatik olarak doğru kalıba döner. Karmaşık parçanın tamamı, parçanın yeniden sabitlenmesi gerekmeden tek bir makine döngüsünde üretilir. Bu yeteneğin manüel veya geleneksel bükme eşdeğeri yoktur; aynı parçanın başka yollarla üretilmesi, farklı makinelerde birden fazla ayrı bükme işlemi ve bükmeler arasında manüel yeniden konumlandırma gerektirerek kümülatif boyutsal hata riskini artırır.

Sağa-Sola Bükme

Geleneksel döner çekmeli bükme makineleri yalnızca tek yönde bükülür; genellikle sağ tarafa (malzeme besleme yönünden bakıldığında saat yönünde). S-bükümler veya üç boyutlu alanda yön değiştiren parçalar gibi hem sağa hem de sola bükümleri olan bileşenler, normalde parçanın çıkarılmasını, uç uca döndürülmesini ve ikinci bir kurulumda yeniden bükülmesini gerektirir. Sağ-sol CNC büküm makineleri hem sağ hem de sol büküm kafası konfigürasyonlarını taşır ve bunlar arasında program kontrolü altında geçiş yapar. Sonuç olarak karşılıklı bükümler gerektiren karmaşık üç boyutlu tüp geometrileri tamamlanabilir kesintisiz tek bir makine döngüsünde yeniden fikstürleme hatasını ortadan kaldırır ve iki kurulumlu bir prosesin hasar riskini ortadan kaldırır.

Tamamen Elektrikli CNC Bükme

Çağdaş CNC bükme makineleri, tüm eksenler için hidrolik güç yerine giderek daha fazla tamamen elektrikli servo tahrik sistemlerini kullanıyor. Tamamen elektrikli CNC bükücüler, hidrolik CNC makinelere göre çeşitli avantajlar sunar:

• Daha yüksek konumlandırma doğruluğu: Servo motor ve bilyalı vidalı tahrik sistemleri konumlandırmanın tekrarlanabilirliğini sağlar artı veya eksi 0,01 mm veya daha iyisi , ile karşılaştırıldığında plus or minus 0.05 to 0.1 mm for hydraulic systems with proportional valve control
• Daha hızlı çevrim süreleri: Elektrikli servo eksenler, hidrolik aktüatörlerden daha hızlı hızlanır ve yavaşlar, böylece bükümler arası konumlandırma süresini azaltır. %20 ila 40 çok bükümlü çevrim uygulamalarında ( Kaynak: Uluslararası İleri Üretim Teknolojisi Dergisi, Guo ve diğerleri, 2020 )
• Daha düşük enerji tüketimi: Servo sürücüler yalnızca hareket halindeyken enerji tüketir (yavaşlama sırasında enerjiyi geri kazanmak için rejeneratif frenleme yapar), hidrolik sistemler ise sürekli olarak tam pompa basıncını korur. Enerji tasarrufu %30 ila 60 üretim karşılaştırmalarında makine başına rapor edilmiştir ( Kaynak: Temiz Üretim Dergisi, Joshi ve diğerleri, 2019 )
• Hidrolik yağın ortadan kaldırılması: Tamamen elektrikli makineler, tıbbi cihaz ve gıda ekipmanı boru imalatı gibi temiz üretim ortamlarında önemli olan hidrolik yağ sistemlerinin yangın riskini, imha maliyetini ve bakım gereksinimlerini ortadan kaldırır.

CNC Bükmenin Geçerli Tek Yöntem Olduğu Endüstri Uygulamaları

Çeşitli endüstrilerde, boru ve boru bileşenlerinin kalite, tekrarlanabilirlik ve izlenebilirlik gereksinimleri öyledir ki, CNC bükme sadece tercih edilen bir yöntem değil aynı zamanda spesifikasyonları karşılayabilecek tek yöntemdir.

Otomotiv İmalatı

Modern otomotiv üretimi, sıfıra yakın parça stoğuyla tam zamanında teslimat programlarına göre çalışır. Her egzoz borusu, yakıt hattı, fren borusu, klima borusu ve yapısal boru bileşeni, montaj düzeneğiyle tam olarak eşleşmelidir; montaj noktasında manuel ayarlama gerektiren boyutsal değişiklikler, üretim hattını bozar ve ekonomik olarak kabul edilemez. Otomotiv boru bükme spesifikasyonları tipik olarak aşağıdaki açısal toleransları gerektirir: artı veya eksi 0,3 ila 0,5 derece ve doğrusal toleranslar artı veya eksi 0,5 mm bitmiş parçalarda, üretimde yalnızca CNC döner çekmeli bükme ile elde edilebilen toleranslar. Otomotiv endüstrisi CNC boru bükme teknolojisinin en büyük tek kullanıcısıdır ve yaklaşık olarak Küresel çapta CNC bükme makinesi kurulumlarının %45'i ( Kaynak: Mordor Intelligence, CNC Bükme Makinesi Pazar Raporu, 2022 ).

Havacılık ve Savunma

Uçaktaki hidrolik sistem boruları AS9100 kalite yönetimi gerekliliklerini karşılamalıdır ve genellikle her üretim kaydını kullanılan spesifik malzeme ısısına ve makine programına bağlayan malzeme izlenebilirliği gerekliliklerini taşır. Modern CNC bükme makinelerinin tam üretim verisi kaydetme kapasitesi (gerçek bükme açısını, gerçek dönüşü, çevrim süresini ve her parçadaki her büküm için operatör kimliğini kaydetme), manuel dokümantasyona gerek kalmadan bu izlenebilirliği sağlar. Havacılık ve uzay hidrolik boru spesifikasyonları genellikle aşağıdaki açısal toleransları gerektirir: artı veya eksi 0,2 derece ve montajda yalnızca CNC üretimiyle elde edilebilen nominalden fark kontrolleri.

Tıbbi Ekipman

Tıbbi cihazlardaki boru bileşenleri (görüntüleme ekipmanı çerçeveleri, cerrahi masa yapıları, hasta taşıma ekipmanı) temiz olduğu doğrulanmış malzemelerden üretilmeli, tıbbi ortamları kirletebilecek yağlayıcılar olmadan bükülmeli ve sıkı spesifikasyonlara göre boyutsal olarak doğrulanmalıdır. Hidrolik yağ olmadan çalışan tamamen elektrikli CNC bükme makineleri bu ortam için uygun üretim teknolojisidir ve CNC üretiminin tam program izlenebilirliği, FDA 21 CFR Bölüm 820 ve ISO 13485'in gerektirdiği tasarım geçmişi dosyası belgelerini destekler.

HVAC ve Soğutma

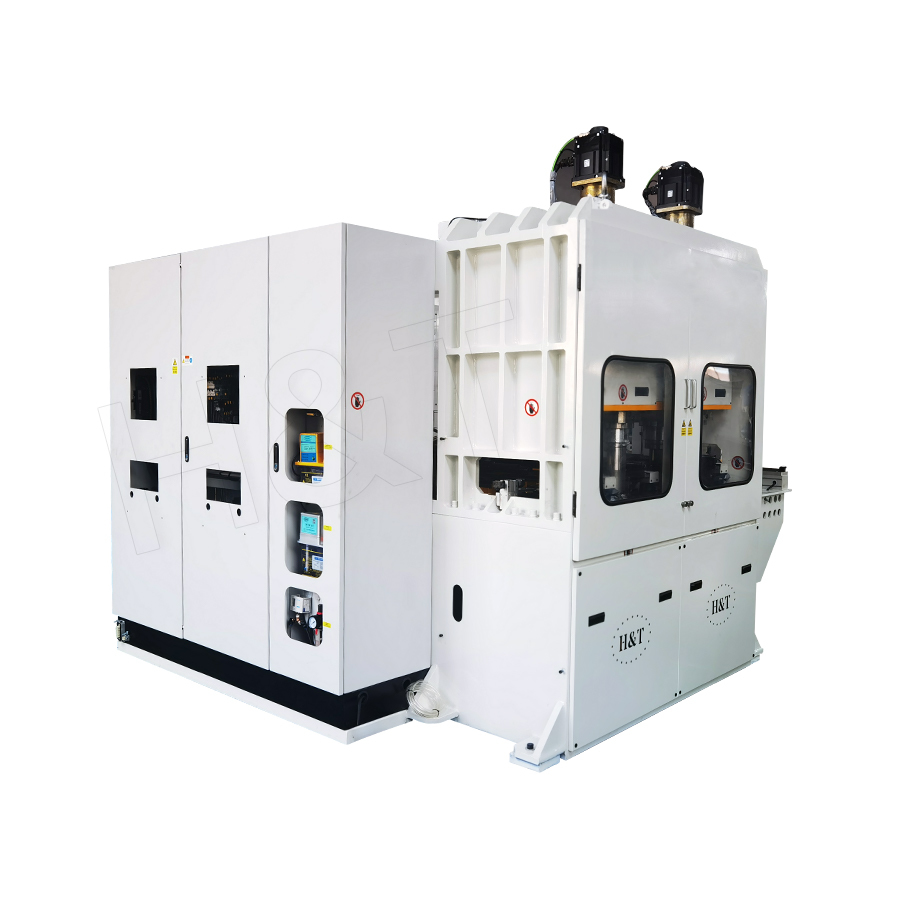

HVAC evaporatör ve kondenser bobinleri için bakır boru bükme, soğutucu akışını kısıtlayacak ovallik kusurları olmaksızın ince duvarlı bakır boruda yalnızca CNC mandrel bükmenin üretebileceği tutarlı dar yarıçaplı bükümler gerektirir. HVAC bobin üretimi için yüksek hızlı CNC bakır boru bükme makineleri, saatte 600'e kadar bükme otomatik çok kafalı makinelerde manuel veya geleneksel bükmenin ulaşamayacağı üretim hızları.

CNC Büküm ve Alternatif Yöntemler Arasında Seçim Yapmak: Bir Karar Çerçevesi

Belirli bir uygulama için uygun bükme yönteminin seçilmesi, birçok faktörün aynı anda değerlendirilmesini gerektirir. Aşağıdaki tablo, en önemli seçim kriterlerini temel alan yapılandırılmış bir karar çerçevesi sunmaktadır.
