CNC bükme nasıl çalışır?

CNC bükme, bir boruyu veya profili bir bükme kalıbına karşı hassas bir şekilde konumlandırmak için bilgisayar kontrollü bir makine kullanarak çalışır, ardından her döngü için operatörün manuel ayarlamasına gerek kalmadan tam bir bükme açısı, yarıçap ve dönüş elde etmek için programlanmış eksen hareketleri yoluyla kontrollü kuvvet uygular. Makinenin servo tahrikli eksenleri, büküm açısını, mandrel konumlandırmasını ve aynı parça üzerindeki birden fazla büküm arasındaki dönüşü kontrol eden önceden programlanmış bir sırayı yürütür ve karmaşık çok bükümlü bileşenlerin tüm üretim süreci boyunca tutarlı bir doğrulukla üretilmesine olanak tanır. Boru ve boru imalatında yaygın olarak başvurulan imalat toleransı verileri, CNC bükme makinelerinin belirli aralıklarda tekrarlanabilirlik sağlayabildiğini göstermektedir. artı veya eksi viraj başına 0,1 derece Bu, manuel veya yarı otomatik bükme ekipmanlarının genellikle yüksek hacimli üretimde tutarlı bir şekilde eşleşemeyeceği bir hassasiyet düzeyidir.

Hassas Bükmeyi Sağlayan Temel Bileşenler

Bir CNC bükme makinesi, açıyı ve konumlandırmayı manuel olarak değerlendirmek için operatörün becerisine bağlı olmak yerine, her bir bükümü programlanmış doğrulukla gerçekleştirmek için birlikte çalışan birkaç koordineli mekanik ve kontrol bileşenine dayanır.

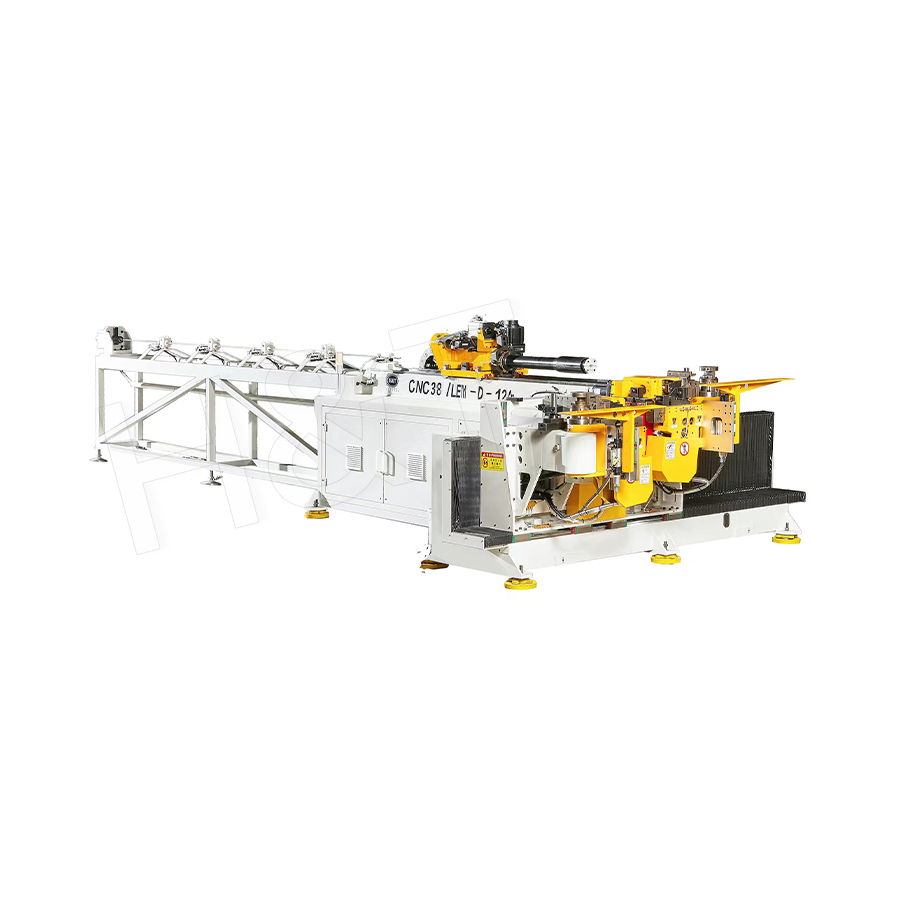

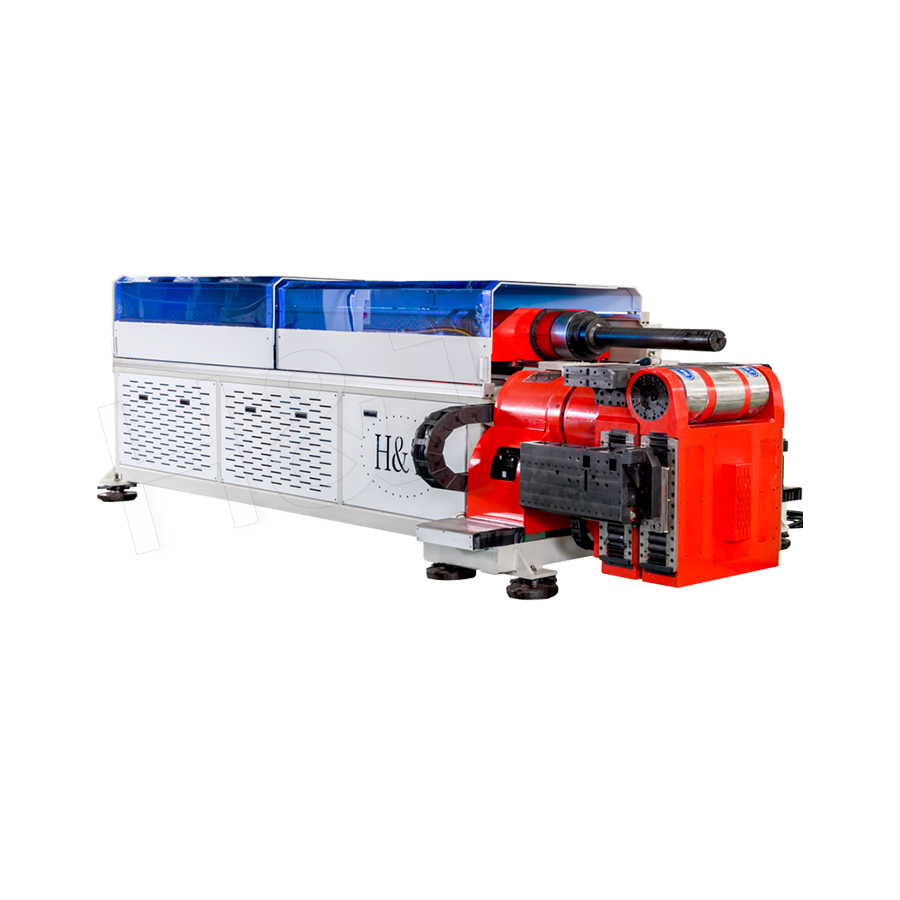

Anahtar Makine Bileşenleri

• Bükme hareketi sırasında boruyu güvenli bir şekilde yerinde tutan bükme kalıbı ve kelepçe kalıbı
• Bükme sırasında çökmeyi veya kırışmayı önlemek için tüpün iç duvarını destekleyen mandrel sistemi
• Döngü boyunca bükme açısını, boru dönüşünü ve doğrusal besleme konumlandırmasını yöneten servo kontrollü eksenler

İyi tasarlanmış bir CNC bükme makine bu bileşenleri programlanmış bir kontrol dizisi aracılığıyla koordine ederek, parçalar arasında manuel yeniden kalibrasyon gerekmeden aynı bükme programının büyük üretim partilerinde tutarlı sonuçlarla tekrar tekrar çalıştırılmasına olanak tanır.

Programlama Dizisi Bükme İşlemini Nasıl Kontrol Ediyor?

Herhangi bir bükülme meydana gelmeden önce, istenen parça geometrisinin, makinenin kontrol sisteminin çalışma sırasında adım adım gerçekleştirdiği programlanmış bir hareket dizisine dönüştürülmesi gerekir.

Tipik Programlama Öğeleri

Programlandıktan sonra bu parametreler kaydedilebilir ve aynı parçanın gelecekteki üretim çalışmaları için yeniden kullanılabilir; bu da üreticilerin, bükme parametrelerini her seferinde sıfırdan yeniden geliştirmeye gerek kalmadan farklı ürün konfigürasyonları arasında hızlı bir şekilde geçiş yapmasına olanak tanır.

Deformasyonu Önlemede Mandrelin Rolü

Daha dar bükülme yarıçapları veya daha ince duvarlı borular için, dahili bir mandrel, bükme işlemi boyunca boru şeklinin ve duvar kalınlığı tutarlılığının korunmasında kritik bir rol oynar.

Mandrel Desteği Neden Önemlidir?

Dahili destek olmadan, dar yarıçaplı bükülmeye maruz kalan borular, iç bükülme yarıçapında kırışabilir veya dış yarıçapta düzleşebilir; bunların her ikisi de, bitmiş parçanın yapısal bütünlüğünü ve boyutsal doğruluğunu tehlikeye atar.

Mandrel Çeşitleri ve Seçimi

Bilyeli mandreller ve form mandrelleri de dahil olmak üzere farklı mandrel tasarımları, borunun iç yüzeyinin işaretlenmesini veya deforme edilmesini önlemek için mandrel çıkarma zamanlamasını bükme hareketiyle hassas bir şekilde koordine eden CNC sistemleri ile boru çapına, duvar kalınlığına ve gerekli bükülme yarıçapına göre seçilir.

Karmaşık Büküm Geometrileri için Çok Eksenli Koordinasyon

Modern CNC bükme makineleri birden fazla ekseni aynı anda koordine ederek, manuel bükme yöntemleriyle tutarlı bir şekilde elde edilmesi son derece zor olan karmaşık, çok düzlemli bükme geometrilerinin üretilmesine olanak tanır.

Ortak Eksen Fonksiyonları

1. Her bir büküm noktasında uygulanan gerçek açı derecesini kontrol eden büküm ekseni
2. Çok düzlemli geometriler için sıralı bükümler arasındaki boru yönelimini ayarlayan dönme ekseni
3. Boruyu uzunluğu boyunca sonraki her bükme için doğru konuma ilerleten besleme ekseni

Bu koordineli çok eksenli hareket, tek bir makine döngüsünün farklı düzlemlerde birden fazla kıvrıma sahip parçalar üretmesine olanak tanır; bu, otomotiv egzoz sistemleri veya karmaşık üç boyutlu yönlendirme gerektiren hidrolik boru tertibatları gibi uygulamalarda özellikle değerli olan bir yetenektir.

Bükme Çevrimi Sırasında Geri Yaylanma Telafisi

CNC bükmenin daha teknik yönlerinden biri, metalin bükme kuvveti serbest bırakıldıktan sonra kısmen orijinal şekline dönme doğal eğilimi olan geri esnemeyi telafi etmeyi içerir.

CNC Sistemleri Springback'i Nasıl Ele Alır?

Gelişmiş CNC bükme kontrol sistemleri, boruyu hedef açının ötesinde hafifçe büken geri esneme dengeleme algoritmaları içerir; bu algoritmalar, malzemenin elastik toparlanmasını hesaba katarak bükme kuvveti kaldırıldığında bitmiş parçanın tam istenen açıya yerleşmesini sağlar.

Malzemeye Özel Tazminat Ayarlamaları

Geri esneme davranışı farklı metal türleri ve boru duvar kalınlıkları arasında değişiklik gösterdiğinden, CNC programlama genellikle malzemeye özel telafi değerleri gerektirir; deneyimli operatörler veya makinenin malzeme veri tabanı, farklı üretim malzemeleri arasında tutarlı doğruluğun belirlenmesine yardımcı olur.

Bükme Esnasında ve Sonrasında Kalite Doğrulaması

Bir üretim süreci boyunca tutarlı parça kalitesini korumak, parçalar sonraki üretim aşamalarına geçmeden önce her bükümün gerekli boyut toleranslarını karşıladığını doğrulayan doğrulama yöntemleri gerektirir.

Ortak Doğrulama Yöntemleri

• Döngü sırasında bükülme doğruluğunu gerçek zamanlı olarak izleyen proses içi açı sensörleri
• Kritik tolerans uygulamaları için koordinat ölçüm ekipmanı kullanılarak bükme sonrası boyut kontrolleri
• Tam bir üretim partisini çalıştırmadan önce programın doğruluğunu teyit etmek için periyodik ilk ürün denetimi

Otomatik proses içi izlemeyi periyodik manuel doğrulamayla birleştirmek, tesislerin CNC bükme ekipman, önemli miktarda tolerans dışı parçaya yol açmadan önce, gelişen takım aşınmasını veya program kaymasını yakalar.

CNC Bükmenin En Fazla Değer Sağladığı Uygulamalar

CNC bükme teknolojisi, hassas, tekrarlanabilir boru ve profil geometrisi gerektiren endüstrilerde, özellikle de manuel bükme yöntemlerinin parçadan parçaya kabul edilemez değişikliklere yol açabileceği durumlarda yaygın olarak uygulanır.

Ortak Endüstri Uygulamaları

Otomotiv egzoz ve yakıt hattı imalatı, HVAC soğutucu boruları, mobilya çerçevesi imalatı ve hidrolik ve pnömatik boru montajının tümü, bu uygulamaların yüksek üretim hacimlerinde ihtiyaç duyduğu tutarlı, karmaşık bükme geometrilerini elde etmek için genellikle CNC bükmeye dayanır.

Kimler Üretim İhtiyaçları İçin CNC Büküm Düşünmeli?

Sıkı tolerans tutarlılığı, karmaşık çok düzlemli bükme geometrileri veya yüksek üretim hacimleri gerektiren boru veya profil bileşenleri üreten üreticiler, manuel veya yarı otomatik alternatiflere kıyasla CNC bükme teknolojisinden önemli ölçüde yararlanır. Şu anda büyük parti boyutlarında tekrarlanabilir doğruluk gerektiren parçalar için manuel bükme işlemlerine güvenen tesisler, CNC bükme ekipmanına geçişin hem parça tutarlılığı hem de genel üretim verimliliği açısından anlamlı iyileştirmeler sunduğunu görebilir.
